产品简介 #
窨井液位雷达监测终端（雨污窨井雷达液位计）是一款专为城市排水系统设计的智能监测设备：采用雷达技术实现窨井液位的精准测量，具备无线传输、防水防尘等特性，可实时监测窨井内液位变化，为城市排水管理提供连续、可信的数据。
主要应用于城市雨污分流管网、合流制管网等场景，特别适合在潮湿、多尘的恶劣环境中长期稳定工作，并能为识别雨污混流、管网诊断提供可靠数据。
为什么用雷达 #
窨井里的介质并不"干净"：污水、油污、泡沫与漂浮物会让接触式传感器结垢、漂移、被缠绕，最终变成"装着但不可信"的设备。
雷达测距基于电磁波反射原理：终端向液面发射电磁波并接收回波，根据回波延迟时间计算液位高度。它不与介质接触，不存在被污染、被腐蚀的问题，测量不受介质特性影响，更适合长期无人值守的井下环境。
| 参数 | 指标 |
|---|---|
| 测量范围 | 0–5 m，可定制其他量程 |
| 分辨率 | 1 mm |
| 精度 | ±3 mm |
产品结构 #

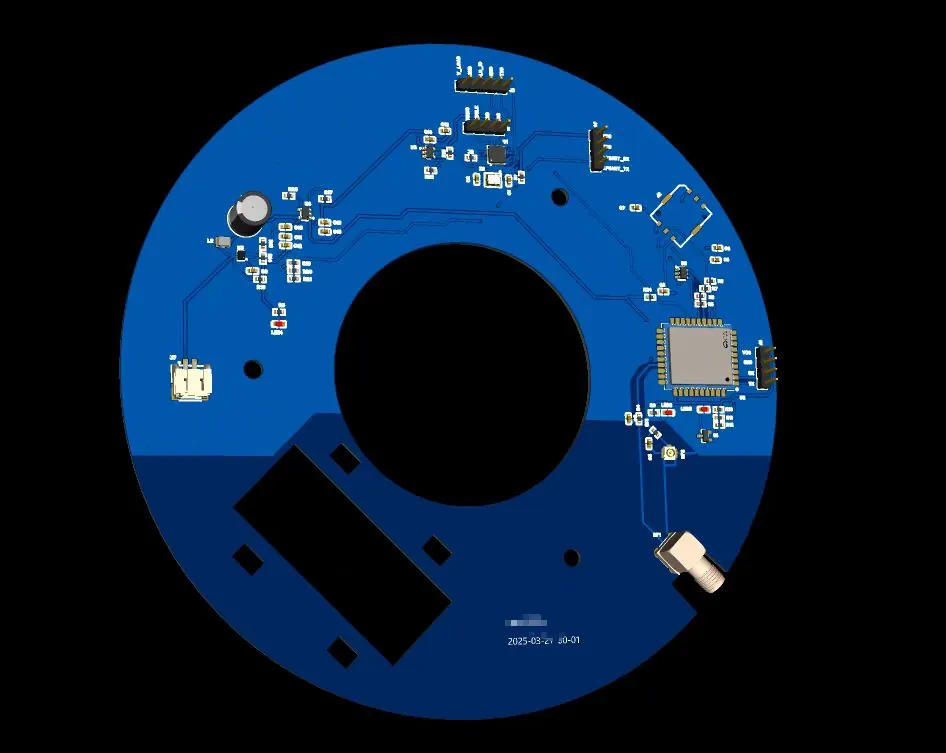

- 机械结构：高强度工程塑料外壳，顶端设有密封盖和密封槽，内部包含雷达板、PCB 板、透镜等组件，整体结构紧凑，防护等级 IP68；
- 密封设计：双重密封结构——第一、第二密封槽分别安装第一、第二密封条，保证在潮湿甚至浸没环境下的长期可靠性；
- 电子组件：雷达发射接收模块、信号处理单元、无线通信模块与电源管理单元，模块化设计，便于维护。
低功耗与无线传输 #
- 间歇式工作：非工作状态下进入低功耗控制，待机电流小于 10 μA、工作电流小于 50 mA；内置 10000 mAh 锂电池，典型工况下续航不少于 3 年，免布线安装；
- NB-IoT 通信：发射功率 23 dBm，接收灵敏度 −129 dBm，支持 TCP / UDP，可直接接入物联网平台；另提供串口作为备用通信方式；
- 采集策略：定时采集间隔 1 分钟～24 小时可设，液位突变、设备异常时触发事件采集；
- 数据存储与传输：128 KB Flash 可存储 500 条以上历史数据，断网续传；采用自定义加密协议并压缩，单次传输小于 1 KB，适应窄带物联网环境。
扩展功能 #
- 井盖异动监测：振动传感器监测井盖状态，检测到非法开启或异常振动时自动上报报警；
- 浸水检测：设备检测到异常浸水时立即触发报警，防止设备损坏；
- 数据清洗：内置雨污混流数据清洗算法，识别并过滤井底杂物堆积、暗管接入等非正常因素导致的数据异常；
- 定位（规划中）：后续版本集成北斗 / GPS 双模定位模块，定位精度小于 5 米，支持定时上报位置。
数据清洗与诊断 #
雨污窨井的液位并不只是"高"和"低"，还隐藏着管网问题。平台按用水规律验证数据合理性：
- 分时段检测：早高峰（6–9 点）、午间（11–14 点）、晚高峰（17–21 点）采用专门的检测规则识别异常数据；
- 日变化幅度检测：日液位变化幅度过小，可能表示管道无水或井底平整；变化幅度过大，可能表示雨水混入或管道堵塞；
- 四种诊断模式：正常模式、杂物影响模式、混流疑似模式、堵塞疑似模式，帮助快速定位管网问题。
平台功能 #
终端配套排水液位监测平台，开箱即用：
| 模块 | 功能 |
|---|---|
| 设备管理 | 设备添加、编辑、删除与查询，支持批量导入导出与多条件筛选 |
| 实时监控 | 在线状态与工作状态、电池电量、信号强度与通信质量，历史状态查询 |
| 地图展示 | 电子地图显示全部设备位置，按设备状态着色，点击查看详情 |
| 统计分析 | 液位最高值、最低值、平均值等指标，日报、周报、月报 |
| 风险预警 | 基于历史数据评估溢流与内涝风险，多级预警，短信、邮件通知 |
| 报表导出 | Excel、PDF 导出，自定义字段与格式，支持批量导出 |
平台采用 B/S 架构：前端 Vue，后端 C#（.NET）开发，PostgreSQL 与 QuestDB 时序数据库存储，Redis 缓存、Nginx 负载均衡，支持 Windows 与 Linux 部署，建议配置不低于 8 核 CPU、16 GB 内存、100 GB 存储。也可以只采购终端，接入你方已有的监测平台或地下管网监测与管理系统。
质量标准 #
- 生产标准：按 ISO 9001 质量管理体系生产，关键部件采用进口品牌；
- 测试标准：出厂前经过 72 小时老化、高低温、防水等多项检验；
- 认证情况：已通过 CE、RoHS 等认证。
需要点位方案、报价或样机试点，请通过预约演示说明井况与场景。
