窨井液位雷达监测终端平台配置与运维指南：采集策略、数据清洗、诊断与预警

这篇适合负责窨井液位雷达监测终端调试与日常运维的工程师。读完后你能理解测量与采集机制、如何在续航与数据密度之间取舍，以及平台如何清洗数据、诊断管网问题和分级预警。前置条件：终端已按快速入门完成安装并在平台登记。

测量原理与液位换算 #

终端基于电磁波反射原理测距：向液面发射电磁波并接收反射回波，根据回波延迟时间计算透镜到液面的距离，再结合安装高度换算液位：

液位 = 安装高度（透镜到井底） − 测得的距离

因为是非接触测量，雷达不与污水接触，不存在结垢、腐蚀导致的漂移。也正因为如此，安装高度记录准确、安装稳固是液位准确的前提；终端重新安装后必须同步更新安装高度。

采集策略 #

终端采用间歇式工作模式：非工作时段进入低功耗状态（待机电流小于 10 μA），按策略唤醒采集与上报。

配置建议：

• 平时用较长的定时间隔，依靠事件触发捕捉快速变化，兼顾续航与数据密度；
• 汛期或重点井位可适当缩短间隔；
• 液位突变的触发幅度不要设得过低，否则正常波动也会频繁触发，白白耗电。

续航 #

终端内置 10000 mAh 锂电池，工作电流小于 50 mA，典型工况下续航不少于 3 年。实际续航主要受三点影响：

1. 采集与上报间隔：间隔越短，唤醒越频繁；
2. 信号质量：弱信号井位每次联网耗时更长、重传更多；
3. 环境温度：低温下电池可用容量下降。

平台实时显示电池电量，低电量提前告警，便于安排更换。

数据传输与断网续传 #

• 通信：NB-IoT，发射功率 23 dBm，接收灵敏度 −129 dBm，支持 TCP / UDP；
• 协议：自定义加密协议，数据压缩后单次传输小于 1 KB，适应窄带物联网环境；
• 备用接口：提供串口作为备用通信方式；
• 断网续传：内置 128 KB Flash，可存储 500 条以上历史数据。网络中断期间数据先存本地，恢复后自动续传，平台曲线不断档。

平台短时间看不到新数据，不一定是数据丢了；如果长时间不恢复，参考故障排查。对接第三方平台时，我方提供协议文档协助解析。

扩展检测 #

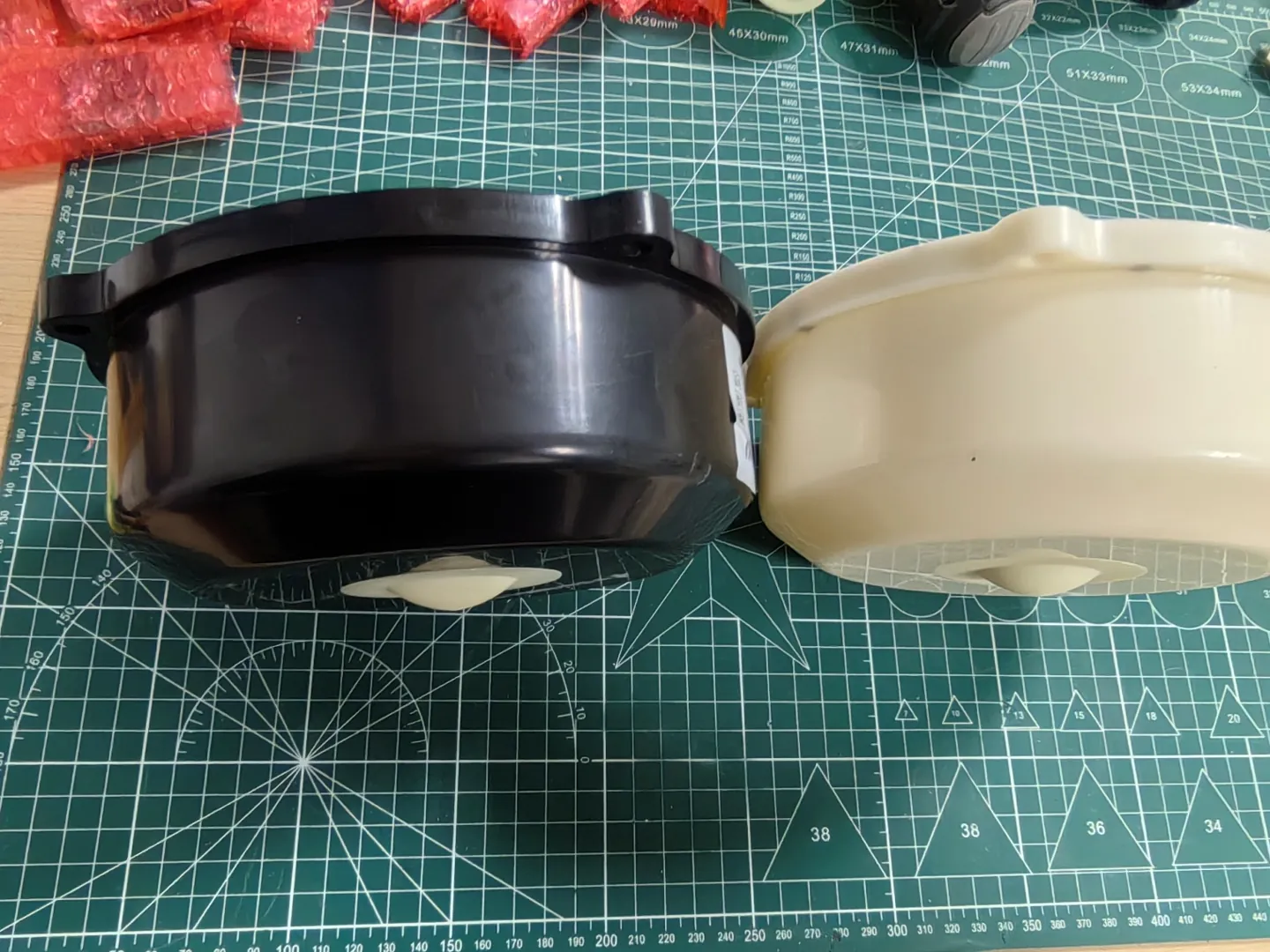

终端防护等级 IP68、可完全浸没工作；浸水报警的意义在于提示该井位已满管或冒溢，需要现场处置。

数据清洗与诊断 #

雨污窨井的液位数据会受到井底杂物、暗管接入、雨水混入等因素干扰。终端与平台内置雨污混流数据清洗算法，识别并过滤非正常因素造成的异常数据。

清洗逻辑 #

基于用水规律验证数据合理性，对以下时段设置专门的检测规则：

同时检测日液位变化幅度：在平台设定的正常区间内视为正常；变化幅度过小，可能表示管道无水或井底平整；变化幅度过大，可能表示雨水混入或管道堵塞。正常区间可按管段特性调整。

四种诊断模式 #

风险预警与报表 #

• 统计分析：自动计算液位最高值、最低值、平均值等指标，生成日报、周报、月报；
• 风险预警：基于历史数据评估窨井的溢流与内涝风险，多级预警，支持短信、邮件通知；
• 报表导出：Excel、PDF 格式，可自定义导出字段与格式，支持批量导出。

阈值设置原则：

1. 阈值按管段走：干管、支管、平缓段与瓶颈段分别设置；
2. 绝对液位与事件触发（液位突变）组合使用，能更早发现异常；
3. 每级预警都要有明确的接收人与响应时限。

日常运维检查 #

• 每周查看离线、低电量设备与诊断为杂物影响、堵塞疑似的井位；
• 信号强度持续偏低的井位，调整安装位置或改善信号条件；
• 电量下降明显快于同类井位的终端，检查采集间隔与信号；
• 清掏、疏通后观察液位曲线是否恢复正常。
