窨井液位雷达监测终端快速入门：开箱、选点、安装到上线验证

这篇适合负责窨井液位雷达监测终端现场安装与调试的实施工程师和运维人员。读完后，你可以独立完成一台终端从开箱到平台可见液位曲线的全过程。前置条件：已确定监测井位清单，准备好安装工具、卷尺或测距仪、信号测试手机，以及排水液位监测平台账号。

关键参数速查 #

完整参数见规格书。

第 1 步：开箱检查 #

目的是确认设备、密封件与配件齐全，避免到了井边才发现缺件。

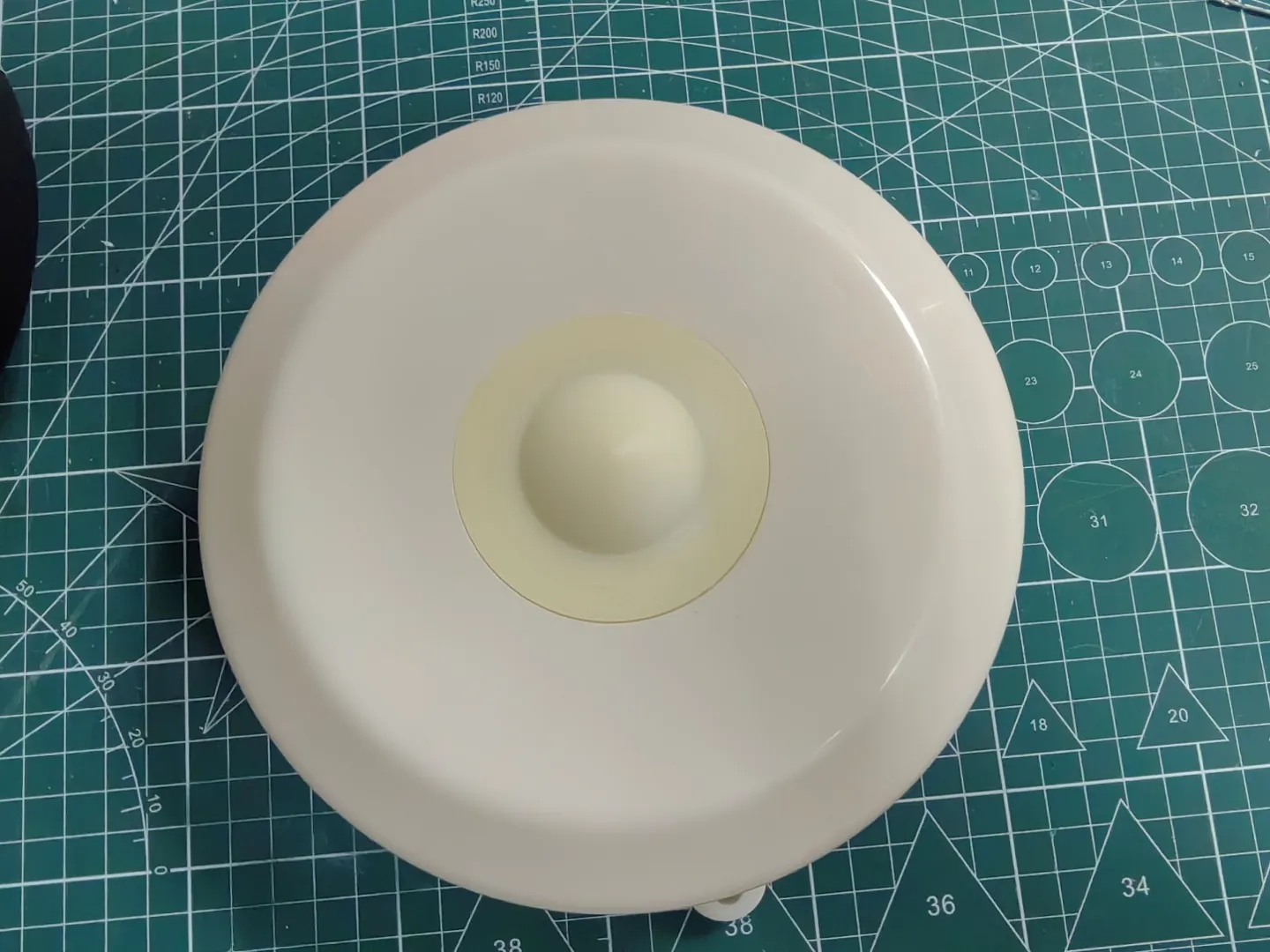

1. 核对终端外观无破损，底部雷达透镜洁净无划伤。
2. 检查顶部密封盖与密封条安装到位、无扭曲或缺口——双重密封是终端 IP68 防护的关键。
3. 核对安装件与项目约定的配件（安装支架、防盗结构等）。
4. 记录终端编号（设备号）与物联网卡号，后续在平台登记时要用到。

预期结果：设备与配件齐全，终端编号已登记到点位清单。

第 2 步：选点与信号实测 #

目的是让终端装在"有代表性、信号传得出、告警有人管"的井里。液位监测准不准，七分在选点、三分在设备。

1. 看代表性：优先选雨污管网的汇水末端、干管节点与易涝点上游最近的可测井。
2. 看井况：打开井盖查看井深、井径与井内障碍物（爬梯、管口、支架），确认透镜到液面之间无遮挡。
3. 看量程：标准量程为 0–5 米，安装位置到井底的距离超过量程时，需要选用定制量程版本。
4. 避开直冲：不要选在进水管正对位置，水花与直冲会干扰雷达回波。
5. 实测信号：在井内拟安装位置实测 NB-IoT 信号，并盖上井盖后再测一次——金属井盖会明显衰减信号。

预期结果：每个井位确认安装位置与信号情况。

第 3 步：安装 #

目的是让雷达波束稳定、垂直地对准液面，并能长期在井下无人值守运行。

1. 下井作业前按单位规定做好有限空间作业安全措施（通风、气体检测、监护人员）。

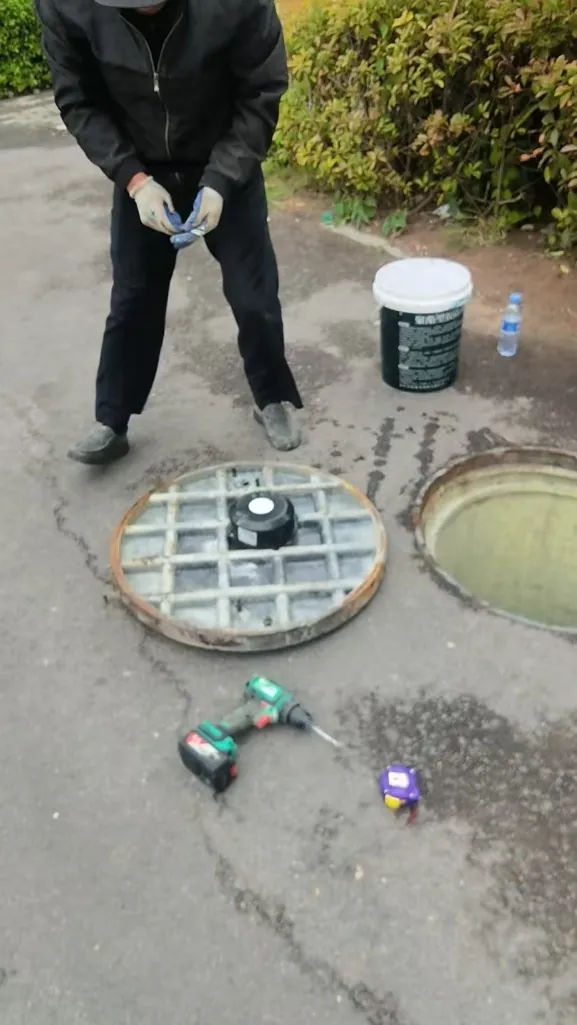

2. 将终端固定在井盖下方或井壁安装支架上，安装件牢固、不松动。
3. 透镜朝下、垂直对准液面，波束路径避开井壁、爬梯、管口与进水直冲区域。
4. 安装高度要保证最高水位时液面仍在量程内，并与透镜保持安全距离。
5. 量测并记录安装高度（透镜到井底的距离）与现场照片，作为液位换算与后续排查的依据。
6. 确认密封盖拧紧，盖好井盖。

预期结果：终端牢固安装，安装高度与照片已记录。

第 4 步：平台登记与采集策略 #

目的是让终端的数据归属到正确的点位，并按合适的频率采集。

1. 在平台「设备管理」中新增设备：填写设备号、所属窨井、坐标、安装高度与井底高程；批量部署可使用批量导入。
2. 设置采集策略：定时采集间隔可在 1 分钟～24 小时之间设置；事件触发采集在液位突变、设备异常时自动加密。间隔越短耗电越多，按续航要求取舍。
3. 设置预警阈值：按该井所在管段（干管、支管、瓶颈段）分别设置多级阈值，不要所有井一个值。
4. 开启扩展告警：井盖异动、浸水检测、低电量与离线告警，并绑定接收人（值班或养护班组）。

预期结果：设备已登记，采集策略与阈值配置完成。

第 5 步：上线验证 #

目的是确认数据真的"传得出来、看得懂"。

1. 等待终端完成一次上报（或触发一次事件采集）。
2. 在平台「实时监控」查看该终端：在线状态、电池电量、信号强度与最近一次上报时间。
3. 将平台液位与现场人工量测液位对比，偏差明显时检查安装高度与安装角度。
4. 在「地图展示」中确认设备位置与状态颜色正确。
5. 观察一段时间的液位曲线，确认曲线平稳、无频繁跳变。

预期结果：终端在线、液位曲线连续，与现场量测一致，可以转入正式运行。
