星火管网智绘平台控制点校准：四参数与仿射六参数、残差限差与地方坐标系参数库

本篇讲星火管网智绘平台的控制点校准：什么时候需要、控制点怎么录入、四参数和仿射六参数怎么选、残差怎么看，以及如何把算好的参数保存下来给其他工程用。适合负责坐标转换的测绘人员。前置条件是已导入数据并了解 坐标系 页面的基本操作。

什么时候需要控制点校准 #

• 数据使用 城建坐标系、独立坐标系 等地方坐标系，没有公开的 EPSG 编码与转换参数；
• 数据是北京54 / 西安80，需要比软件内置基准转换（只体现椭球差异）更高的精度；
• 数据整体存在平移、旋转或比例误差，需要用若干已知点纠正。

校准只处理 平面坐标，高程保持不变。

入口与界面 #

入口：「数据」选项卡 → 坐标 → 控制点校准（与「坐标系」是同一个页面）。

• 左侧面板的 「控制点校准」 分区：校准方法、残差限差、「计算参数」、地方坐标系参数库、计算结果与应用按钮；
• 下方的 「控制点」表：录入控制点；
• 中间平面图：控制点按源坐标画成圆圈，正常为蓝色，残差超限为红色。

控制点、校准方法和残差限差随工程一起保存，下次打开工程仍在。

第一步：录入控制点 #

控制点表的列：

三种录入方式：

逐个添加：点表格上方的 「添加」，新增一行（坐标为 0），在单元格中直接输入。

粘贴导入：点 「粘贴导入」，在弹出框中粘贴文本后点「导入」。格式为每行一个点：

点名  源X(北)  源Y(东)  目标X(北)  目标Y(东)
K1    3301234.567  500123.456  3301240.112  38500130.904
K2    3302345.678  501234.567  3302351.230  38501242.015

• 列之间可以用制表符、逗号、中文逗号或空格分隔，可以直接从 Excel 复制五列粘贴；
• 少于 5 列、或后四列不是数字的行会被跳过（所以带表头一起粘贴也没关系）；
• 导入的点追加到表格末尾。

地图拾取：点某一行行尾的 准星 按钮，表格上方显示「请在地图上单击控制点 K1 的位置…」，然后在平面图上单击该点位置：

• 软件自动 吸附到 3 米内最近的数据顶点（管点、检查井、管线折点等），没有可吸附的顶点时取单击位置；
• 拾取结果写入该行的「源 X / 源 Y」，精确到毫米；
• 再点一次准星可以取消拾取。

拾取只填源坐标，目标坐标仍需手工输入或粘贴。

第二步：选择校准方法与限差 #

两种方法的区别：

第三步：计算参数并检查残差 #

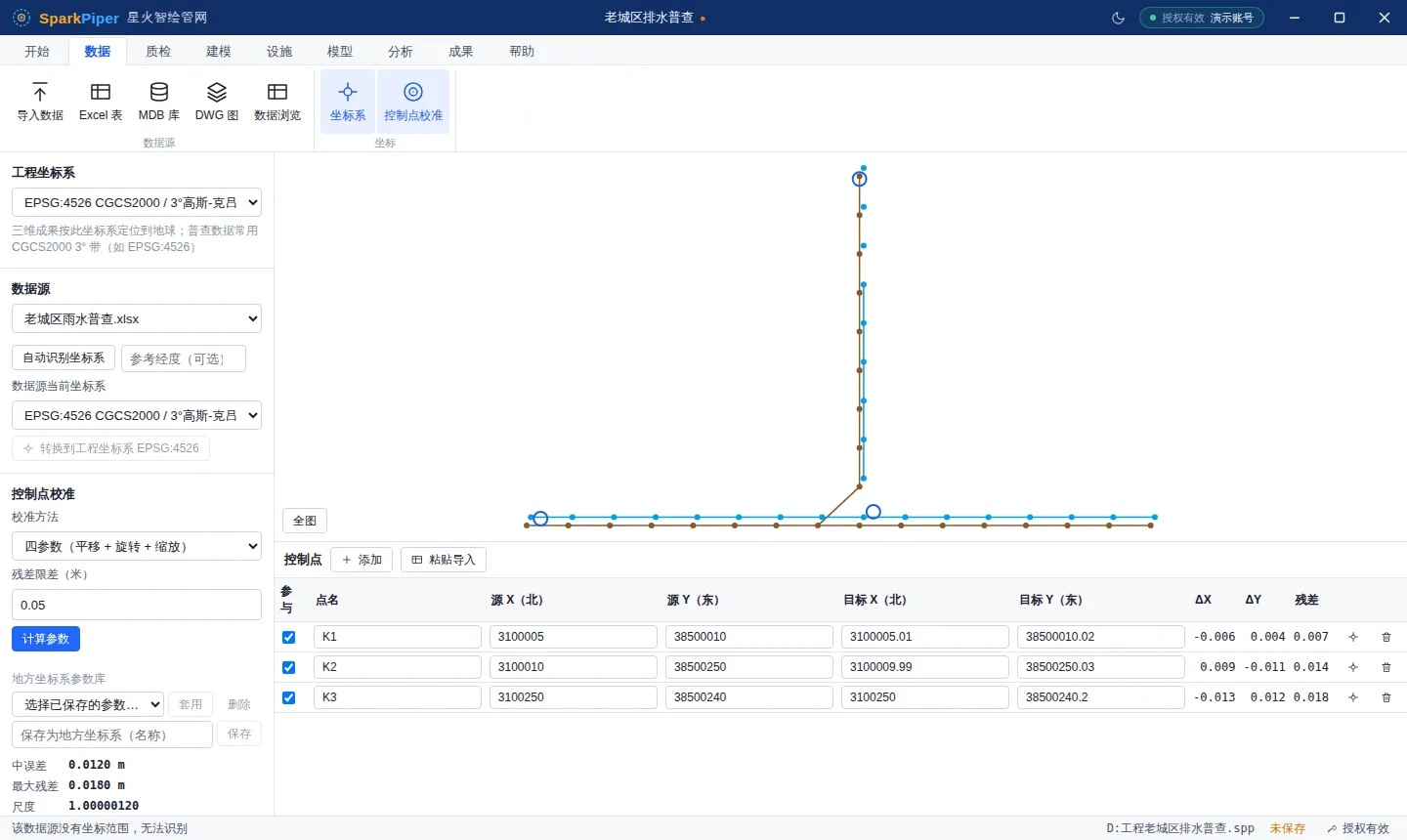

点 「计算参数」，左侧显示计算结果，控制点表填入每个点的残差：

最大残差超过限差时，「中误差」「最大残差」以红色显示；残差超限的点在控制点表中整行标红，地图上的圆圈也变成红色。不参与计算的点同样会计算残差并判断是否超限，可以用来检核参数。

计算失败时的提示：

处理超限点：先核对该点的源坐标和目标坐标是否录错（尤其是 X / Y 是否颠倒）；确认是粗差后，取消该点的「参与」勾选，再点「计算参数」重算。

第四步：应用校准 #

1. 在左侧「数据源」分区的下拉框中选择要校准的数据源。
2. 点 「校准应用到「数据源名」」。

应用后：

• 该数据源全部要素的平面坐标按参数换算，高程不变；普查数据同时回写 X / Y 坐标列；
• 工程坐标系已设置时，数据源的坐标系记为工程坐标系；
• 提示「坐标已更新，二维预览与质检请重新查看」；
• 可以在数据视图中「撤销」（Ctrl+Z），或「还原为导入时的数据」，见 数据浏览与编辑。

同一套参数可以依次应用到多个数据源：切换数据源下拉框后再点一次应用按钮。注意不要对同一个数据源重复应用。

导出残差报告 #

计算参数后点 「导出残差报告」，选择保存位置（默认文件名「工程名-控制点残差.xlsx」），导出 Excel 文件。报告内容：

• 标题「坐标校准残差报告」，工作表名「控制点残差」；
• 工程名称、校准方法、全部参数（10 位小数）、尺度 / 旋转（四参数）、中误差 / 最大残差 / 限差；
• 控制点明细表：点名、源 X（北）、源 Y（东）、目标 X（北）、目标 Y（东）、ΔX（北）、ΔY（东）、平面残差、参与计算（是 / 否）、结论（合格 / 超限），超限点的残差以红色显示。

报告可作为坐标转换的过程资料归档；校准参数与残差也会写入成果说明书，见 成果导出。

地方坐标系参数库 #

同一个城市的城建坐标系往往在多个工程中反复使用。参数库把算好的校准参数按名称保存在 本机 的软件数据目录中，本机所有工程共用，其他工程不需要重新布设控制点。

保存：刚计算完参数后，参数库下方出现名称输入框「保存为地方坐标系（名称）」。输入名称（如「某市城建坐标系 → CGCS2000」）后点 「保存」，提示「已保存到参数库，其他工程可直接套用」。保存的内容包括校准方法与参数、当时的数据源坐标系和工程坐标系。

套用：在「地方坐标系参数库」下拉框中选择一项（显示为「名称（校准方法）」），点 「套用」：

1. 软件载入该参数作为当前结果，并把校准方法、数据源当前坐标系设为保存时的值；
2. 提示「已套用「名称」，可直接点「应用校准」」；
3. 在「数据源」分区选好数据源后，点 「校准应用到「数据源名」」 即可。

套用的参数没有控制点残差，所以不能再次保存为新名称；如果当前工程也有控制点，可以重新「计算参数」核对。

删除：在下拉框中选中一项，点 「删除」，立即从参数库移除（不再确认）。
