星火管网智绘平台横断面与纵断面：画切线出管位图、按点号生成纵断面
要点速览
横断面：「分析」选项卡 → 剖切 → 横断面，在平面图上依次单击两点画切线，下方显示切线穿过的各条管线的位置、断面和埋深。纵断面：「分析」选项卡 → 量测 → 纵断面，输入起点、终点点号后点「开始分析」，软件沿管网按最短路径生成断面图和数据表（点号、地面高程、累计距离、管底高程、坡度 ‰、管径）。
这篇讲星火管网智绘平台的两种断面分析：横断面看「某个截面上有哪些管、各在什么深度」，纵断面看「一条管线从起点到终点的高程与坡度」。前置条件：工程已导入管线数据并设置好坐标系。断面分析直接读取工程数据，不需要先生成三维成果。
公共设置 #
两种断面都在分析页中（界面说明见 量测）。左侧「检查的数据源」决定参与分析的数据源，默认全部勾选；只想看某个专业时，取消其它数据源即可。
断面分析使用数据源中全部线图层的管线，高程规则与建模时的「按数据」模式相同：
- 有测量高程（或地面高程 − 埋深）的管线按实测高程；
- 缺管径时按 0.3 米、没有高程时按管顶埋深 1.2 米推算。这两个默认值是分析模块固定的，不随建模参数变化。
横断面 #
入口：「分析」选项卡 → 剖切 → 横断面，或分析页左侧「横断面」页签。
操作步骤 #
- 在平面图上单击切线起点，再单击终点。图上用橙色线显示切线。
- 第二次单击后立即计算，下方显示横断面图。
- 第三次单击会开始一条新切线。
切线没有穿过任何管线时提示「切线没有穿过任何管线」。

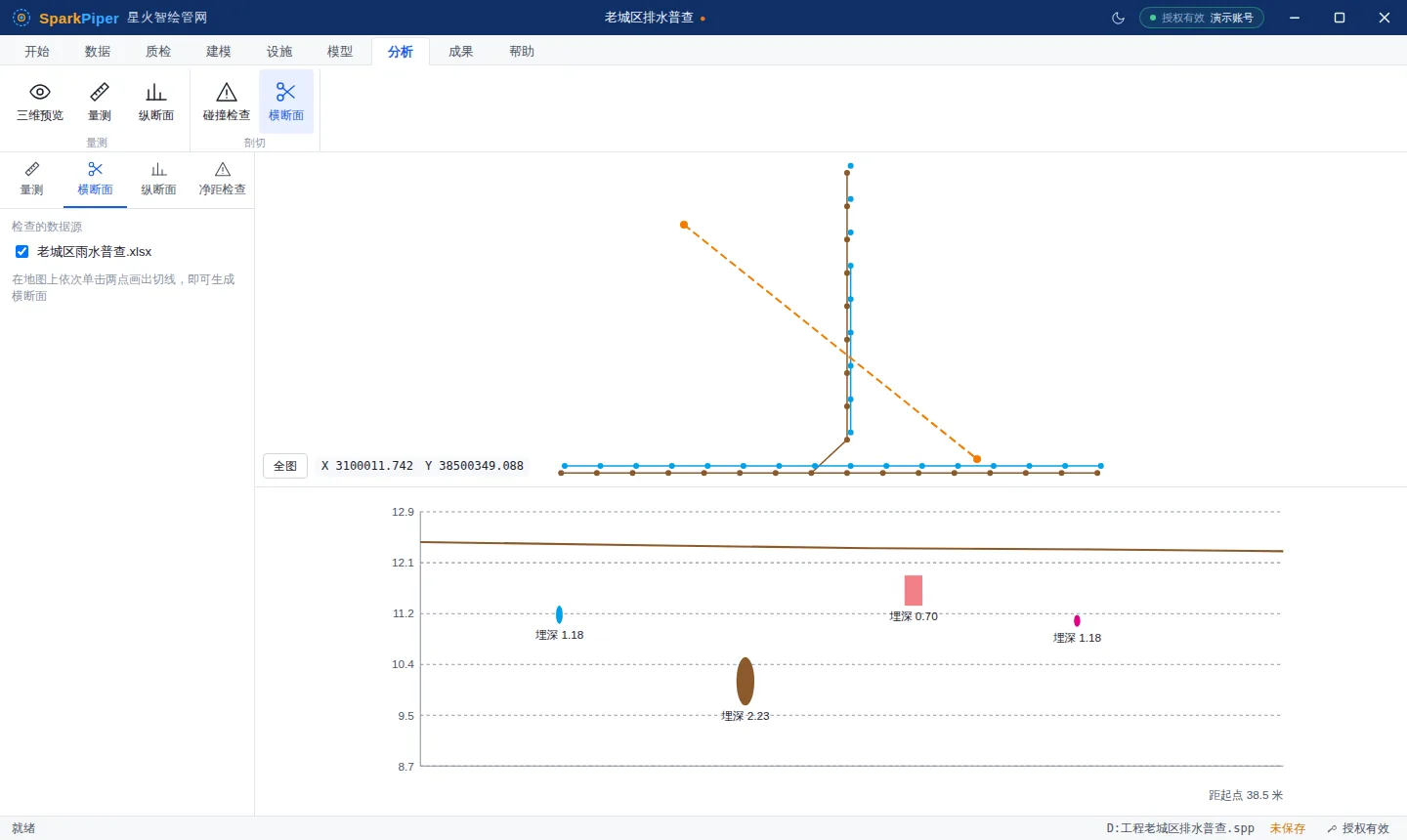

怎么读横断面图 #
| 元素 | 含义 |
|---|---|
| 横轴 | 距切线起点的距离，右下角标注「距起点 X 米」（切线总长） |
| 纵轴 | 高程（米） |
| 棕色线 | 地面线，由各管线两端的地面高程插值得到 |
| 圆 / 椭圆 | 圆管，按管径绘制，颜色为专业配色 |
| 矩形 | 方沟、管块等矩形断面 |
| 半透明的管 | 没有实测高程、按默认埋深推算位置的管线 |
| 管下方文字 | 「埋深 X」：地面到管顶的距离（米）；没有地面高程时显示管中心高程 |
为了看清上下关系，纵向比例会适当放大，所以圆管可能显示为竖向的椭圆，这是正常的。
纵断面 #
入口：「分析」选项卡 → 量测 → 纵断面，或分析页左侧「纵断面」页签。
操作步骤 #
- 在「起点点号」「终点点号」中输入普查数据里的点号，例如
Y1和Y4。 - 点 「开始分析」。
- 软件在管网中按平面长度求起点到终点的最短路径，下方显示纵断面图和数据表。
路径可以逆着管线的起止方向走，起点和终点不必按流向填写。

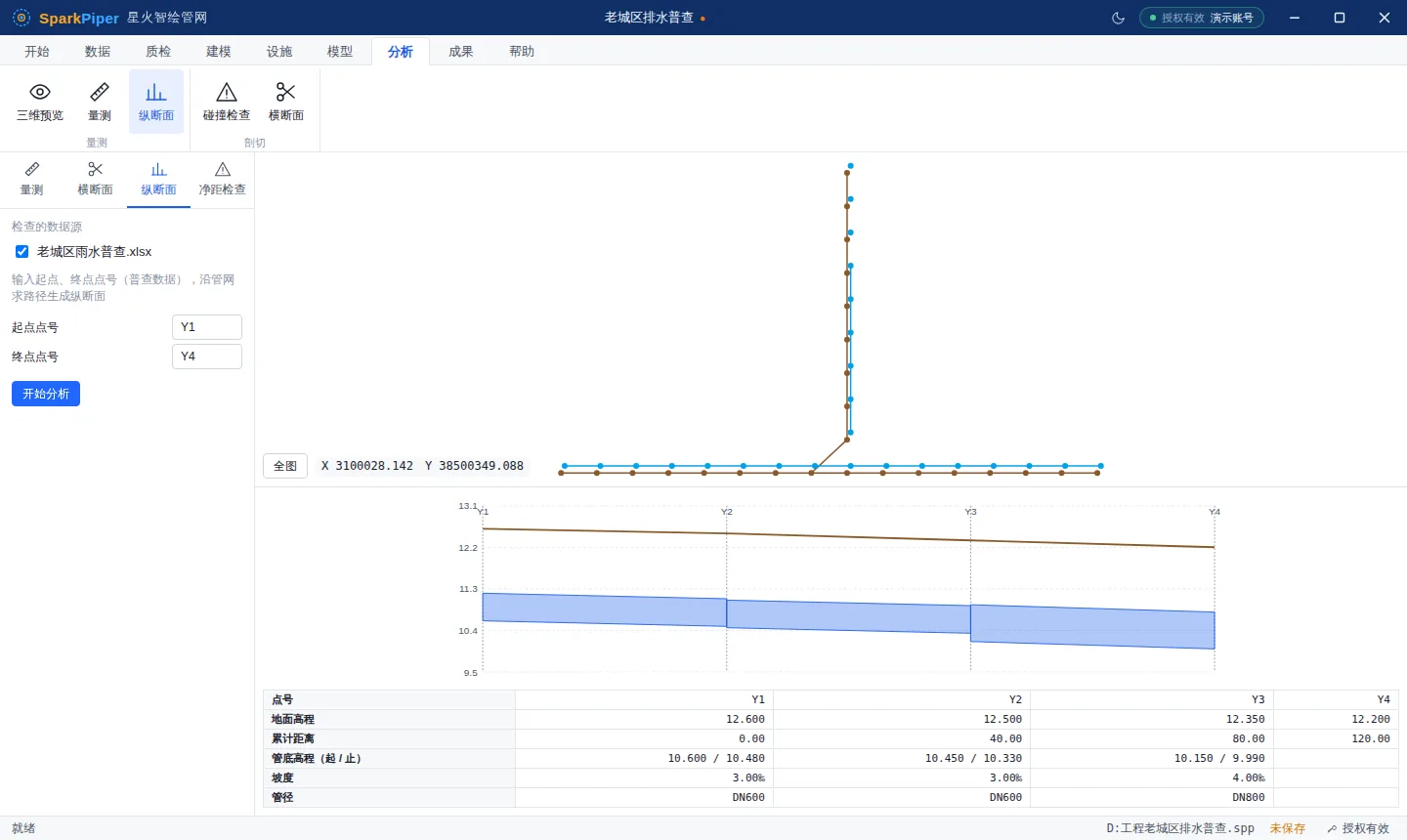

怎么读纵断面 #
断面图中，竖虚线是各管点（顶部标点号），棕色线是地面线，蓝色带是管段（上沿为管顶、下沿为管底）。
数据表各行：
| 行 | 含义 |
|---|---|
| 点号 | 路径上依次经过的管点 |
| 地面高程 | 各管点的地面高程（米），没有数据显示「—」 |
| 累计距离 | 从起点算起的平面距离（米） |
| 管底高程（起 / 止） | 每个管段起点和终点的管底高程（米） |
| 坡度 | 每个管段的坡度（‰），沿路径方向下降为正、上升为负 |
| 管径 | 每个管段的规格，圆管如 DN600，矩形如 1200×1000 |
用纵断面查倒坡
排水管道从上游向下游做纵断面时，坡度应全部为正。出现负值的管段即沿流向上升，可回到 数据检查 核对「排水管倒坡」问题。
常见提示 #
| 提示 | 原因 |
|---|---|
| 管网中没有点号 X | 输入的点号不在所选数据源的管线起止点号里；检查大小写、前缀，或勾选包含该点的数据源 |
| X 与 Y 之间没有连通的管线 | 两点不在同一张连通的管网中，例如中间缺一段管线，或起止点号没有对上 |
纵断面只使用带起止点号的管线，因此适用于普查表（Excel / CSV / MDB）导入的数据；CAD 图或没有点号字段的 GIS 线无法生成纵断面。
