星火管网智绘平台坐标系：工程坐标系、自动识别与坐标转换

本篇说明星火管网智绘平台中「工程坐标系」和「数据源坐标系」的区别、如何自动识别未知坐标系、如何把数据源转换到工程坐标系，以及软件支持哪些坐标系。适合负责数据定位的测绘 / GIS 人员。前置条件是工程中已导入数据，见 导入数据。没有公开转换参数的地方坐标系，请看 控制点校准。

打开坐标模块 #

入口：「数据」选项卡 → 坐标 → 坐标系（同组的「控制点校准」打开的是同一个页面）。

页面分为三块：

• 左侧面板：从上到下依次是「工程坐标系」「数据源」「控制点校准」三个分区；
• 平面图：显示全部数据，控制点以圆圈标出；
• 控制点表：录入控制点，见 控制点校准。

工程坐标系 #

工程坐标系 是整个工程的目标坐标系：三维成果按它定位到地球上，所有数据源最终都应处于这个坐标系。普查数据常用 CGCS2000 3° 带（如 EPSG:4526，CGCS2000 3° 带号式第 38 带）。

在「工程坐标系」下拉框中选择即可，选「（未设置）」表示清空。生成三维成果前必须设置，否则建模时提示「请先在「坐标」模块设置工程坐标系」。

工程坐标系为空时，软件会在以下情况自动填入：

已经设置了工程坐标系时，以上情况都不会覆盖它。

数据源坐标系 #

「数据源」分区用于处理单个数据源：

1. 在第一个下拉框中选择数据源。
2. 「数据源当前坐标系」下拉框显示该数据源已知的坐标系（导入时的坐标系线索，或上次转换后的坐标系）；不知道时可以手工选择，或用「自动识别坐标系」。
3. 两者确定后，点 「转换到工程坐标系 EPSG:xxxx」。

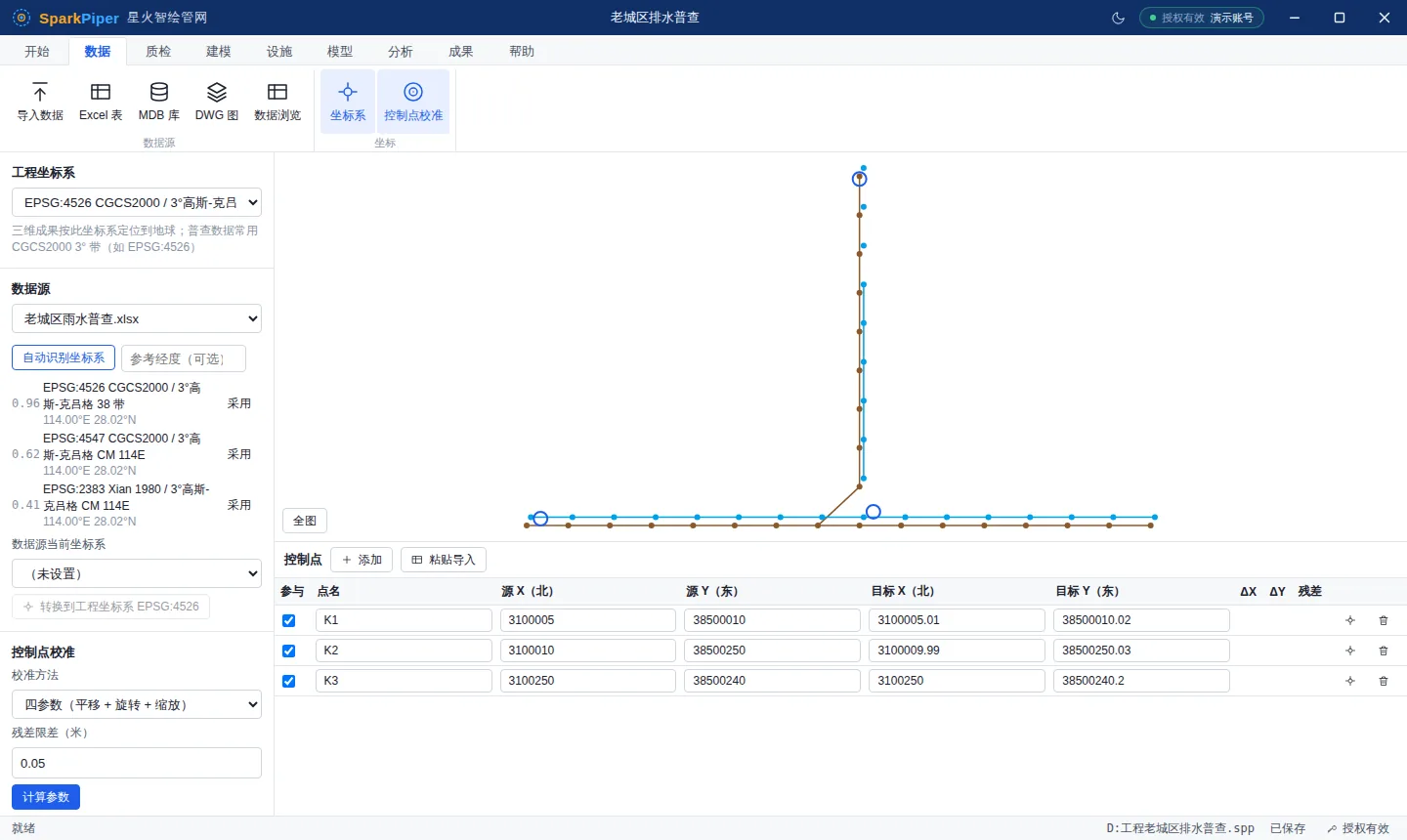

自动识别坐标系 #

点 「自动识别坐标系」，软件根据所选数据源的坐标范围中心推断可能的坐标系，列出最多 12 个候选，按评分从高到低排序：

• 每个候选显示 评分（0–100，70 分及以上以绿色突出）、编码与名称，以及换算后的中心经纬度；
• 鼠标悬停在候选上可以看到判断依据，如「东坐标前两位为 3° 带号」；
• 只保留换算后落在国内范围（东经 73°～136°、北纬 3°～54°）的候选；
• 点候选右侧的 「采用」，把它设为「数据源当前坐标系」；工程坐标系为空时同时设为工程坐标系，提示「已选择 EPSG:xxxx，确认后点「转换」或作为工程坐标系使用」。

识别规则：

基准排序为 CGCS2000 > 西安80 > 北京54 > WGS84，因为现行成果以 CGCS2000 为主。没有任何合适候选时提示「没有合适的候选，请检查坐标是否为国内范围，或手工选择」；数据源没有坐标范围时提示「该数据源没有坐标范围，无法识别」。

参考经度 #

不带带号的高斯坐标（东坐标形如 500123.456）无法从坐标本身判断中央经线，此时：

• 在「自动识别坐标系」右侧的 「参考经度（可选）」 中填写项目所在地的大致经度（如 114.3），中央经线与它相差 1.5° 以内的 3° 带候选得分最高；
• 不填时，如果工程中有其他已知坐标系（EPSG 编码）的数据源，软件自动用那份数据的中心经度作参考；
• 两者都没有时，所有中央经线的候选得分都较低，需要结合项目所在地手工确认。

例如：东坐标约 50 万、北坐标约 330 万，参考经度填 117.2，排第一的候选是 EPSG:4548（CGCS2000 3° 带，中央经线 117°E）。

转换到工程坐标系 #

数据源当前坐标系与工程坐标系都已设置且不相同时，「转换到工程坐标系」 按钮才可用。点击后：

• 对该数据源全部要素做平面坐标换算，高程不变；
• 普查表数据同时回写点表 X / Y 列和线表起终点坐标列，之后批量改值重算时位置不会回退；
• 数据源的坐标系记为工程坐标系，提示「坐标已更新，二维预览与质检请重新查看」；
• 这一步可以在数据视图属性表中「撤销」（Ctrl+Z），或用「还原为导入时的数据」回到原始坐标，见 数据浏览与编辑。

转换在本机离线完成：先把源坐标反算为经纬度，必要时做基准变换，再正算到目标投影。

支持的坐标系 #

下拉框中可选的坐标系 #

「工程坐标系」和「数据源当前坐标系」下拉框列出以下坐标系：

可识别与转换的全部坐标系 #

除下拉框中的坐标系外，以下 带号式 编码也能被导入线索、自动识别结果使用，并正常参与转换：

UTM 支持全部北半球 32601～32660 与南半球 32701～32760。其他编码在转换时提示「不支持的源坐标系 …」或「不支持的目标坐标系 …」。

带号式与中央经线式的区别：带号式的东坐标前面加了带号（如 38 带东坐标 38500000），中央经线式的东坐标不带带号（500000）。同一带的两种写法换算时仅相差带号前缀。

相关文档 #

• 控制点校准
• 普查表导入
• 数据浏览与编辑
• 管线建模
