星火管网智绘平台映射方案：块名、代码、字段条件到三维模型的匹配规则
要点速览
映射方案决定数据中的块名、符号代码和字段值对应到哪个三维模型。入口为「模型」选项卡 → 管理 → 映射方案。匹配顺序固定为块名规则 → 代码规则 → 字段条件，同类规则按优先级从小到大尝试，命中第一个可用模型即停止。内置方案只读，需「另存为」后修改；自定义方案可添加规则或从 Excel 对照表导入，需要个人版及以上。
本篇讲星火管网智绘平台的映射方案：规则怎样把数据中的块名、代码、字段值对应到模型，内置方案与自定义方案的区别，怎样新建、编辑方案，以及怎样用 Excel 对照表批量导入规则。适合需要按本单位图式或编码标准定制设施模型的实施工程师。逐个符号绑定模型更简单的方法见 符号统计。
入口与界面 #
以下入口都会打开模型中心的「映射方案」面板：
- 「模型」选项卡 → 管理 → 映射方案；
- 「设施」选项卡 → 实例化 → 映射方案；
- 模型中心顶部切换到「映射方案」；
- 符号统计页的「编辑方案规则」按钮。

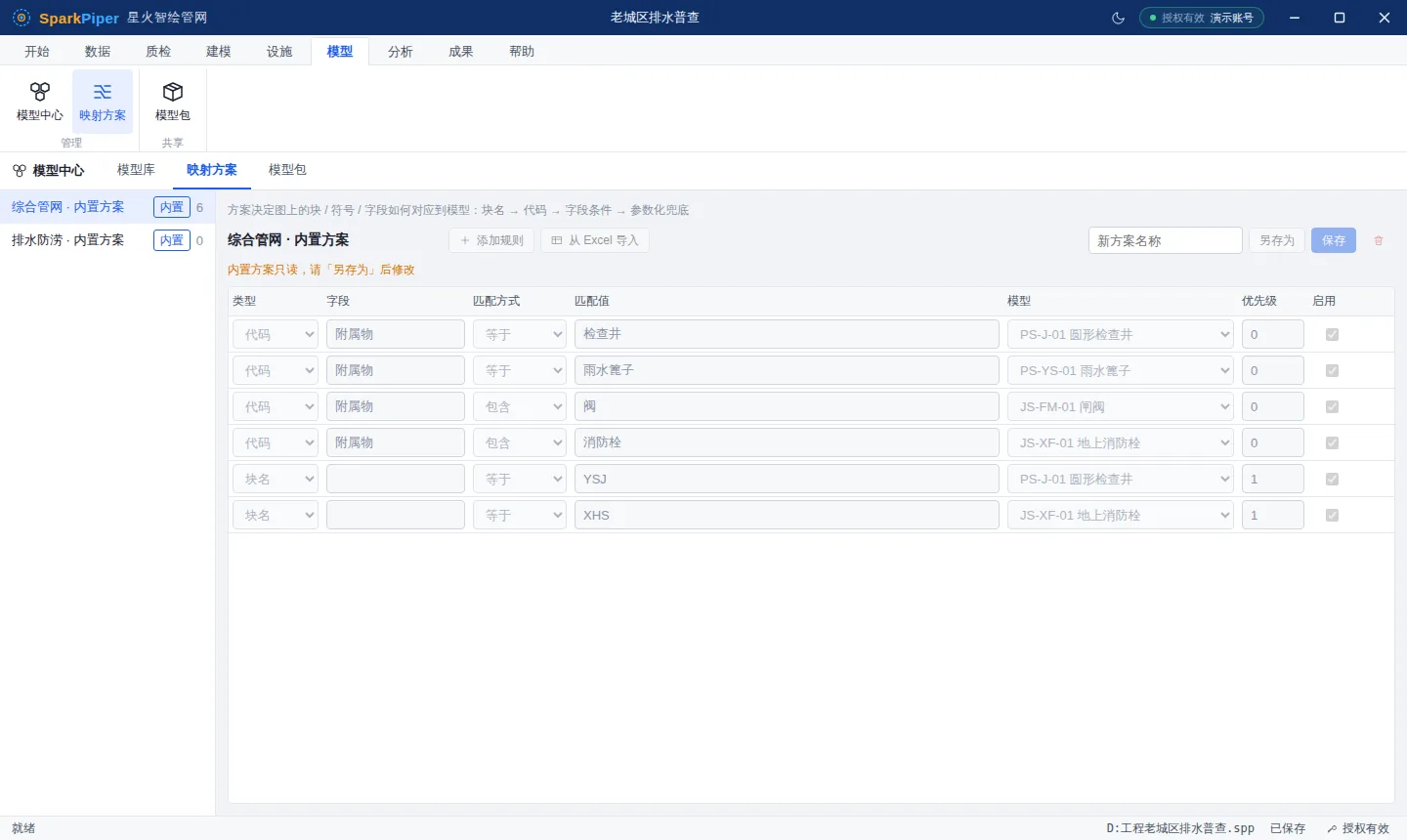

界面分左右两部分：
- 左侧方案列表：每个方案显示名称、规则条数，内置方案带「内置」标签。单击切换。
- 右侧编辑区：顶部提示「方案决定图上的块 / 符号 / 字段如何对应到模型：块名 → 代码 → 字段条件 → 参数化兜底」，下面是工具条和规则表。
工具条从左到右：方案名称（自定义方案可直接修改）、「添加规则」、「从 Excel 导入」、新方案名称输入框与「另存为」、「保存」、删除方案（垃圾桶图标）。
内置方案 #
软件为每个行业模板内置一套方案，共 7 套：
| 内置方案 | 覆盖专业 |
|---|---|
| 给水管网（内置） | 给水 |
| 排水管网（内置） | 排水 |
| 燃气管网（内置） | 燃气 |
| 电力管线（内置） | 电力、道路设施 |
| 通信管线（内置） | 通信 |
| 热力管网（内置） | 热力 |
| 综合管线（内置） | 给水、排水、燃气、电力、通信、热力、工业、道路设施 |
内置方案的规则由内置模型的标签生成：每个标签对应一条「代码 等于 标签」规则和一条「块名 包含 标签」规则。例如闸阀模型的标签有「阀门」「闸阀」「阀」，附属物代码为「闸阀」或块名中含「闸阀」的点都会匹配到闸阀模型。综合管线方案中的代码规则还会限定专业，避免不同专业的同名附属物串用模型。
内置方案只读
选中内置方案时，规则表不可编辑，并提示「内置方案只读，请「另存为」后修改」。内置方案随软件版本更新，不会被你的修改覆盖。
规则字段 #
| 列 | 说明 |
|---|---|
| 类型 | 块名（CAD 块参照的块名）/ 代码（附属物、特征等符号代码）/ 字段条件（任意字段的值） |
| 字段 | 要比较的字段名。块名规则不需要填；代码规则留空时在常见代码字段中查找；字段条件规则必填 |
| 匹配方式 | 等于、包含、开头是、大于、大于等于、小于、小于等于 |
| 匹配值 | 用来比较的值，不能为空 |
| 模型 | 目标模型，下拉框显示「编码 名称」 |
| 优先级 | 整数，越小越先尝试，可为负数 |
| 启用 | 取消勾选后该规则不参与匹配，但保留在方案中 |
代码规则留空字段时查找的常见代码字段：附属物、特征、特征点、点性、类型、符号、符号代码、代码、附属物名称、FEATURE、SUBSID、CODE、TYPE、SYMBOL（字段名不区分大小写）。
匹配方式的细节：
- 等于、包含、开头是：比较前去掉首尾空格并忽略大小写；
- 大于、大于等于、小于、小于等于：两边都能转成数字时才比较，例如「井深 大于 3」；字段值不是数字时视为不命中。
规则上看不到的专业限定
由 符号统计 生成的规则会限定专业（只对该专业图层的点生效），综合管线内置方案中的代码规则也是如此。这个限定保存在规则里，但规则表中没有对应的列。
匹配顺序 #
建模和符号统计对每个点要素按以下顺序匹配，命中即停：
- 块名规则：按优先级从小到大逐条尝试；
- 代码规则：同上；
- 字段条件规则：同上；
- 都没有命中时为「未匹配」，建模成果面板的「未匹配」清单会列出它的块名或代码。
一条规则要命中，必须同时满足：规则已启用；规则限定了专业时与要素所在图层的专业一致；条件成立；目标模型当前可用（未停用、未删除、在授权范围内）。目标模型不可用时，软件会继续尝试下一条规则，而不是直接判为未匹配。
用优先级处理「特例」
同一类规则中，把更具体的规则设成更小的优先级。例如先写「字段条件：井深 大于 3 → 深井模型，优先级 1」，再写「字段条件：井深 大于 0 → 普通检查井，优先级 10」。注意块名规则总是先于代码规则，与优先级无关。
新建与编辑方案 #
从内置方案派生（最常用）：
- 在左侧选中一个内置方案。
- 在工具条的「新方案名称」中输入名称，例如「XX 市排水普查」。
- 点 「另存为」，新方案出现在列表中并自动选中，复制了原方案的全部规则。
编辑自定义方案：
- 选中自定义方案，可直接修改顶部的方案名称。
- 点 「添加规则」 在表格末尾增加一行（默认类型「块名」、匹配方式「等于」），填写字段、匹配值并选择模型。
- 需要删除某条规则时，点该行末尾的垃圾桶图标。
- 点 「保存」，底部提示「已保存」。
保存时会校验：方案名称不能为空（「请填写方案名称」）；每条规则的匹配值不能为空（「规则的匹配值不能为空」）；字段条件规则必须填写字段名（「字段条件规则必须指定字段名」）。
删除方案：选中自定义方案，点工具条最右侧的垃圾桶图标并确认。内置方案不能删除。
编辑后要重新建模
修改方案不会自动更新已生成的三维成果。保存后回到 管线建模，确认「映射方案」选中该方案，再次点「生成三维成果」。
从 Excel / CSV 对照表导入规则 #
已有本单位的「图例 / 代码 → 模型」对照表时，可以批量导入：
- 选中一个自定义方案（内置方案需先另存为）。
- 点 「从 Excel 导入」，选择 .xlsx、.xls 或 .csv 文件。
- 规则追加到当前方案的规则表末尾，检查无误后点 「保存」。
对照表读取第一个工作表，第一行为表头（不导入），从第二行起每行一条规则，列顺序固定：
| 列 | 内容 | 可填写的值 |
|---|---|---|
| 第 1 列 | 类型 | 块名、块、block；代码、符号、code；字段、条件、field |
| 第 2 列 | 字段 | 字段名；字段条件必填，块名可留空 |
| 第 3 列 | 匹配方式 | 留空或「等于」「=」；包含；开头、以…开头；大于、>；大于等于、>=；小于、<；小于等于、<= |
| 第 4 列 | 匹配值 | 不能为空 |
| 第 5 列 | 模型编码 | 模型中心中的模型编码，如 PS-J-01（圆形检查井） |
示例：
| 类型 | 字段 | 匹配方式 | 匹配值 | 模型编码 |
|---|---|---|---|---|
| 块名 | 包含 | 雨水篦 | PS-YS-01 | |
| 代码 | 等于 | 检查井 | PS-J-01 | |
| 字段 | 井深 | 大于 | 3 | PS-J-05 |
导入的规则优先级按行号依次递增（越靠前越先尝试）。有问题的行会被跳过，底部提示「有 N 行未导入」并列出前 3 条原因，例如「第 5 行：找不到模型编码“XX”」「第 7 行：未知的类型“…”（应为 块名 / 代码 / 字段）」「第 9 行：匹配值为空」。CSV 文件请保存为 UTF-8 编码，用英文逗号分隔。
方案保存在哪里 #
- 自定义方案保存在本机软件数据目录的模型库中（
models/schemes.json），本机所有工程共用。 - 每个工程只记录「本工程使用哪套方案」。在管线建模页或符号统计页选择、保存方案后，会记为本工程方案。
- 方案不能单独导出。需要发给同事时，在 模型包 中导出团队包，勾选要共享的方案（需团队版及以上）。
套餐限制
新建、保存、删除方案和从 Excel 导入规则需要个人版及以上（自定义模型与块名 / 代码映射）。社区免费版可以查看内置方案，并在建模时直接使用。
