星火管网智绘平台视图与底图：深浅主题、字号与三维底图设置
要点速览
「开始」选项卡 → 视图分组有起始页、深浅主题、字号、底图四个按钮，标题栏的月亮 / 太阳图标也能切换主题。底图对话框可选在线地图（默认高德卫星，天地图需要开发者令牌）或内网离线瓦片（填 XYZ 瓦片地址），GCJ-02 / BD-09 底图自动纠偏到 WGS84，还可叠加内网 GIS 平台发布的 WMS / WFS 服务。主题、字号和底图设置都保存在本机。
本篇介绍星火管网智绘平台的界面显示设置：回到起始页、切换深浅主题、放大字号，以及三维场景使用的底图。适合需要在内网环境配置离线底图、或希望调整界面观感的用户。这些设置不属于某个工程，保存在本机，对所有工程生效。
入口 #
视图相关命令在 「开始」选项卡 → 视图 分组：
| 按钮 | 作用 |
|---|---|
| 起始页 | 回到起始页（新建 / 打开工程、快速上手、最近工程、行业模板） |
| 深浅主题 | 在浅色和深色主题之间切换 |
| 字号 | 在标准字号和大字号之间切换 |
| 底图 | 打开「三维底图」对话框 |
「底图」按钮在 「建模」选项卡 → 样式 分组中也有一个，作用相同。
起始页 #
点 「开始」选项卡 → 视图 → 起始页，或 「帮助」选项卡 → 关于 → 快速上手，都会回到起始页。起始页的各区域和用法见 工程管理。
深浅主题 #
软件默认使用浅色主题。切换方法任选其一：
- 点 「开始」选项卡 → 视图 → 深浅主题；
- 点标题栏右侧的月亮 / 太阳图标（浅色时显示月亮，提示「切换为深色」；深色时显示太阳，提示「切换为浅色」）。
主题会立即生效，并记在本机，下次启动保持上次的选择。
字号 #
点 「开始」选项卡 → 视图 → 字号，在「标准字号」和「大字号」之间切换。大字号把界面正文从 13 像素放大到 14 像素，小字和标题同步放大 1 像素，适合高分辨率屏幕或需要更大文字的用户。设置记在本机。
三维底图 #

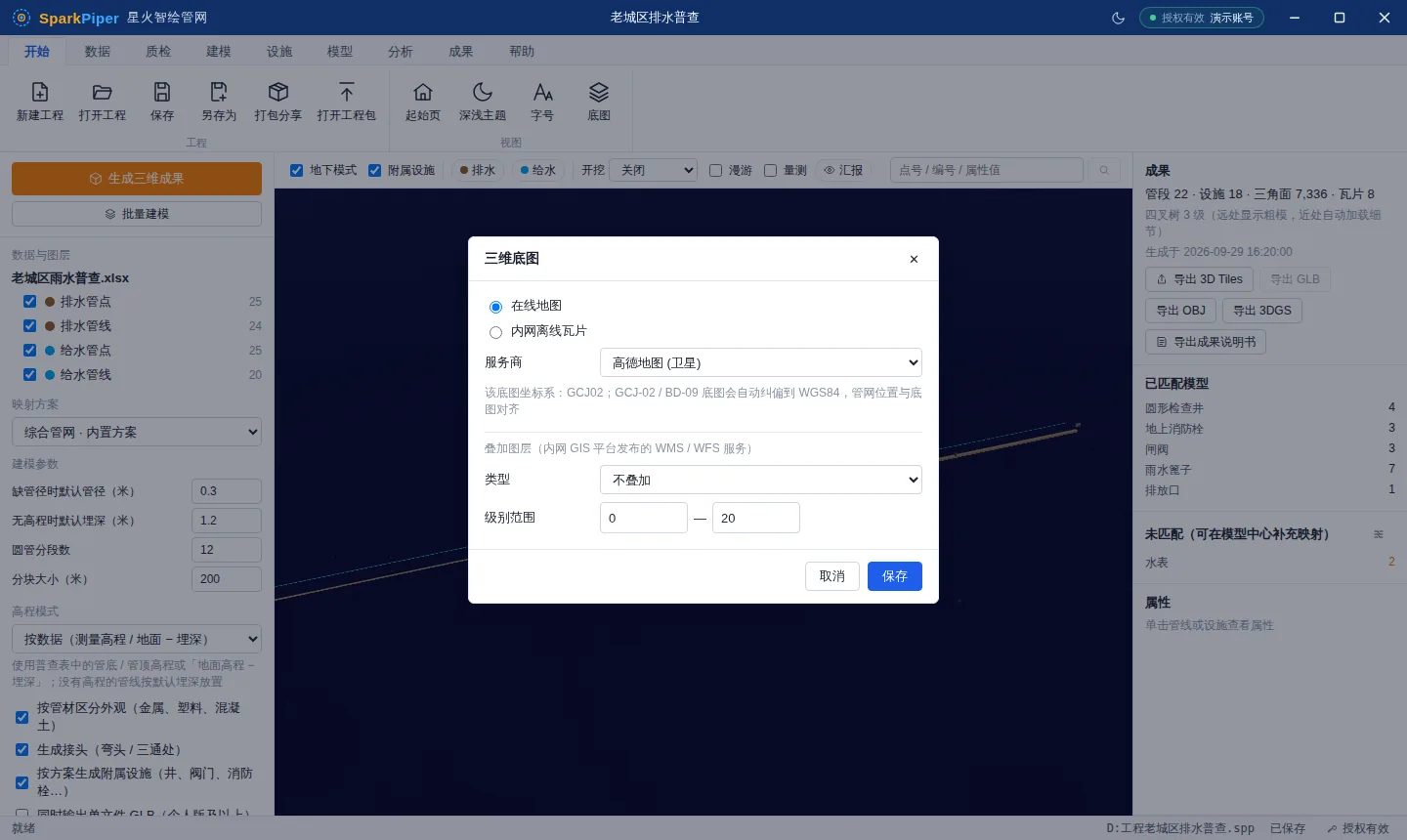

底图是三维场景（管线建模、三维浏览、分析等页面）下方的地图影像，用来对照管网的实际位置。点 「开始」选项卡 → 视图 → 底图 打开「三维底图」对话框，设置完成后点 「保存」，三维场景立即刷新。
对话框顶部有两个单选项：在线地图 和 内网离线瓦片。
在线地图 #
| 参数 | 说明 | 默认值 |
|---|---|---|
| 服务商 | 底图来源，见下表 | 高德地图 (卫星) |
| 令牌 | 仅天地图需要，填写天地图开发者令牌（可在天地图开发者控制台免费申请） | 空 |
| 服务商 | 底图坐标系 |
|---|---|
| OpenStreetMap | WGS84 |
| 高德地图 (矢量)、高德地图 (卫星) | GCJ-02 |
| 腾讯地图 (矢量)、腾讯地图 (卫星) | GCJ-02 |
| 百度地图 (矢量)、百度地图 (卫星) | BD-09 |
| 天地图矢量、天地图卫星 | CGCS2000（需要令牌） |
| ArcGIS 影像 | WGS84 |
| Google 路网、Google 卫星 | WGS84 |
| Bing 卫星 | WGS84 |
| Carto Dark | WGS84 |
对话框会显示所选底图的坐标系。国内地图服务使用的 GCJ-02（火星坐标）、BD-09（百度坐标）底图，软件会自动纠偏到 WGS84，让管网与底图对齐，不需要手动设置。
如何选择
- 外网环境、只需要对照位置：用默认的高德卫星即可；
- 项目要求使用国家标准底图：选天地图，并填写令牌；
- 部分境外服务在国内网络下可能无法加载，换用国内服务商。
内网离线瓦片 #
内网、隔离网电脑无法访问在线地图时，可以使用单位内部发布的瓦片服务。
| 参数 | 说明 | 默认值 |
|---|---|---|
| 瓦片地址 | XYZ 瓦片地址模板，用 {z}、{x}、{y} 表示级别、列号和行号，例如 http://<内网服务器>/tiles/{z}/{x}/{y}.png | 空 |
| 子域名 | 瓦片服务的子域名列表，用逗号分隔 | 0,1,2,3 |
| 瓦片坐标系 | 瓦片本身的坐标系：WGS84、CGCS2000 或 GCJ-02 | 沿用当前底图设置（初始为 GCJ-02） |
| 火星坐标纠偏 | 瓦片是 GCJ-02 坐标时勾选，软件把它纠偏到 WGS84；WGS84 / CGCS2000 瓦片不要勾选 | 沿用当前底图设置（初始为勾选） |
坐标系要和瓦片一致
如果三维场景中管网和底图整体错开几百米，通常是瓦片坐标系选错，或 GCJ-02 瓦片没有勾选「火星坐标纠偏」。管网本身的位置由工程坐标系决定，见 坐标系。
叠加图层 #
对话框中部的「叠加图层（内网 GIS 平台发布的 WMS / WFS 服务）」用于在底图上再叠加一层业务数据，例如道路、地块、规划红线。
| 参数 | 说明 | 默认值 |
|---|---|---|
| 类型 | 不叠加、WMS 或 WFS | 不叠加 |
| 服务地址 | WMS / WFS 服务地址，例如 GeoServer 的 wms 地址 | 空 |
| 图层名 | 服务中的图层名，例如 city:roads | 空 |
| 透明度 | 0.2–1，数值越小越透明 | 0.8 |
- WMS 以图片形式叠加；
- WFS 读取矢量要素（单次最多 20000 个）并以蓝色线 / 面贴地显示。加载失败时提示「WFS 图层加载失败：……」，请检查服务地址和图层名是否正确、本机能否访问该服务。
服务地址或图层名为空时不叠加。
级别范围 #
「级别范围」设置底图瓦片的最小和最大级别，取值 0–22，默认 0–20。内网离线瓦片只切了部分级别时，把范围设成与实际切片一致，可以避免缩放到没有瓦片的级别时出现空白。
设置保存在哪里 #
主题、字号、底图与叠加图层设置都保存在本机，与工程无关：
- 换一个工程打开，设置保持不变；
- 把工程打包分享给同事，不会带上你的底图设置，对方使用自己电脑上的设置；
- 天地图令牌只保存在本机。
