设施与模型
星火管网智绘平台模型中心：内置设施模型、导入 GLB / OBJ 模型与参数化设置
要点速览
模型中心入口为「模型」选项卡 → 管理 → 模型中心，按专业和分类管理井室、阀门、消防栓、路灯等三维模型，内置给水、排水、燃气、电力、通信、热力、道路设施 7 个专业各 10 个模型。可导入 GLB（推荐）或 OBJ 自建模型（单个不超过 512 MB，需个人版及以上），设置插入点、贴合方式、朝向和按字段驱动的参数化尺寸。被映射方案引用的模型只能停用不能删除，删除的模型在回收站保留 30 天。
本篇讲星火管网智绘平台的模型中心：怎样浏览和查找内置模型，模型详情里每个设置的含义，怎样导入自己的 GLB / OBJ 模型，以及停用、删除、回收站和引用替换。适合需要定制附属设施外观的实施工程师。模型怎样对应到数据中的符号，见 映射方案 和 符号统计。
入口与界面 #
入口：「模型」选项卡 → 管理 → 模型中心，或 「建模」选项卡 → 样式 → 模型中心。模型中心不依赖工程，不打开工程也能使用。

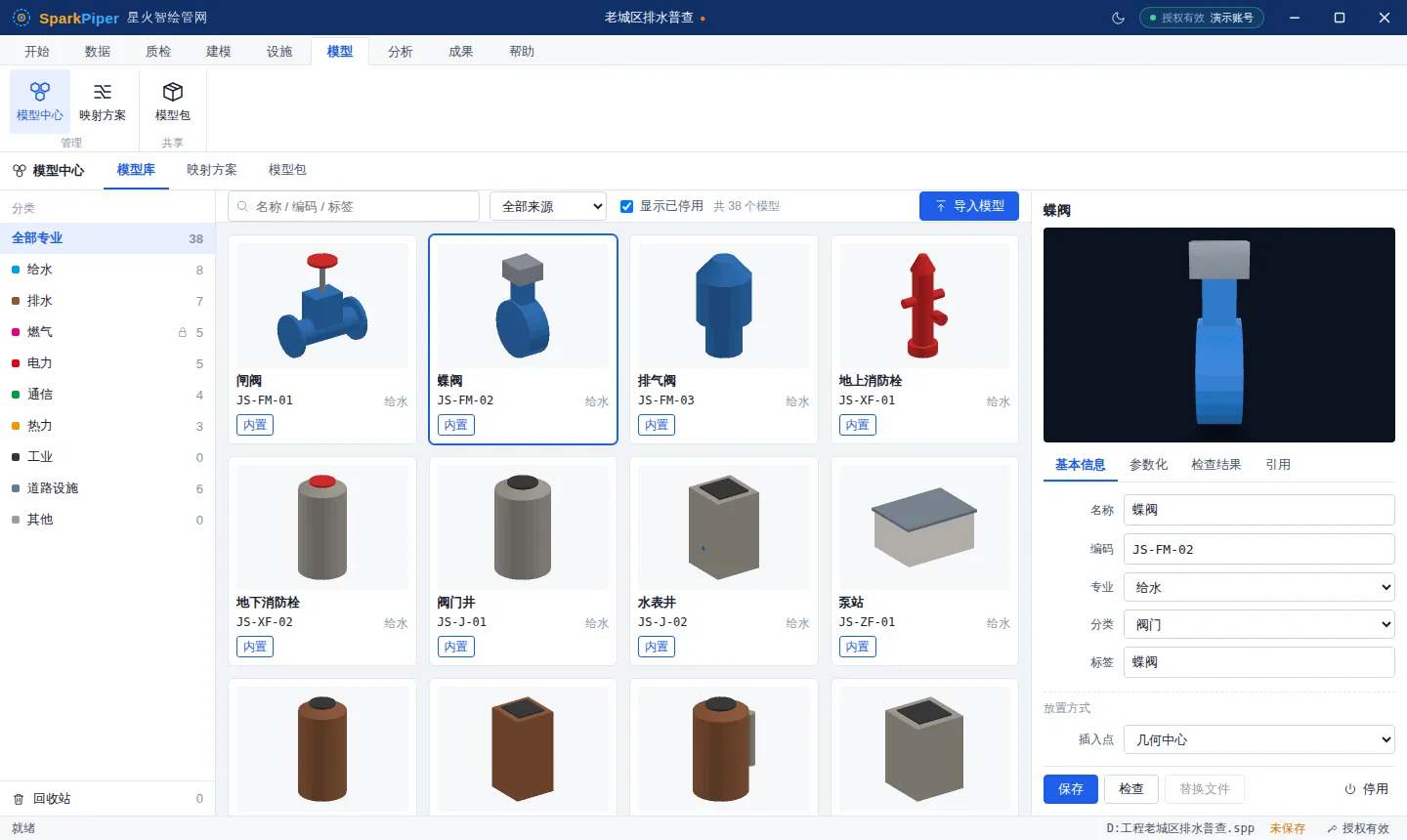

模型库分三栏：
| 区域 | 内容 |
|---|---|
| 左侧「分类」 | 「全部专业」、各专业（带专业配色和模型数量）、展开后的分类、底部「回收站」 |
| 中间模型列表 | 工具条（搜索、来源、显示已停用、模型数量、导入模型）和模型卡片 |
| 右侧详情 | 三维预览、基本信息 / 参数化 / 检查结果 / 引用 四个页签、底部操作按钮 |
专业与分类 #
左侧列出全部专业。单击专业只看该专业的模型，并展开其下的分类；再单击分类进一步筛选。专业后有小锁图标，表示当前授权不含该专业的内置模型。
内置模型共 70 个，7 个专业各 10 个：
| 专业 | 内置分类 | 内置模型举例 |
|---|---|---|
| 给水 | 阀门、消防栓、井室、站房 | 闸阀、蝶阀、地上消防栓、阀门井、水表井、泵站 |
| 排水 | 检查井、雨水口、构筑物 | 圆形检查井、方形检查井、跌水井、雨水篦子、化粪池、排放口 |
| 燃气 | 井室、调压设施、附属物、站房 | 燃气阀门井、调压箱、调压柜、凝水缸、标志桩、放散管 |
| 电力 | 电缆井、电力设备、杆塔、站房 | 电缆井、排管工作井、箱式变压器、环网柜、电杆、开闭所 |
| 通信 | 人手孔、通信设备、机房基站 | 人孔井、手孔井、交接箱、分纤箱、通信机房、通信基站 |
| 热力 | 井室、管道附件、站房 | 热力阀门井、热力小室、补偿器、固定支架、换热站 |
| 道路设施 | 路灯、杆件、井盖、其他设施 | 单臂路灯、高杆灯、信号灯杆、圆形井盖、充电桩 |
自建分类（需个人版及以上）：选中专业后点分类列表末尾的「新增分类」，输入名称回车。自建分类可双击或点铅笔图标重命名，点垃圾桶图标删除；内置分类不能修改。
查找模型 #
中间工具条：
| 控件 | 说明 |
|---|---|
| 搜索框 | 按名称、编码、标签搜索，输入后自动刷新 |
| 来源 | 全部来源 / 内置 / 自建 / 模型包 |
| 显示已停用 | 默认勾选，列表中包含已停用的模型；取消勾选则隐藏 |
| 共 N 个模型 | 当前筛选结果数量 |
| 导入模型 | 打开导入对话框（需个人版及以上） |
每张模型卡片显示缩略图、名称、编码、专业、来源标签（内置 / 自建 / 模型包），官方加密模型带「官方」标签，被映射方案引用时显示「被 N 个方案引用」。卡片角标「未授权」表示当前授权不可用，「已停用」表示已停用。
模型详情 #
单击卡片，右侧显示详情。顶部为三维预览，可用鼠标拖动旋转、滚轮缩放；未授权的模型不加载预览，并显示锁定原因。
基本信息 #
| 设置 | 说明 |
|---|---|
| 名称 | 最多 60 字，不能为空 |
| 编码 | 最多 40 字，在模型库中唯一，对照表导入规则时按编码查找模型 |
| 专业、分类 | 分类必须属于所选专业 |
| 标签 | 多个标签用空格分隔，可被搜索 |
| 插入点 | 模型上对准数据点位的位置：底面中心 / 顶面中心 / 几何中心 |
| 贴合方式 | 贴地面 / 贴管底 / 管中心：放在地面高程上，或对齐相连管线的管底、管中心 |
| 朝向（度） | 模型的默认朝向修正，按 15 度步进，保存后换算到 0–360 度 |
| 尺寸（米） | 模型包围盒 X × Y × Z，只读 |
| 版本 | 如「v2 · 1,280 面」，替换文件、修正原点、缩放后版本号加 1 |
修改后点底部 「保存」。官方模型、未授权模型和回收站中的模型只读。
插入点与贴合方式怎么选
检查井、电缆井这类从地面往下延伸的设施，常用「顶面中心 + 贴地面」；阀门、补偿器等管件，常用「几何中心 + 管中心」；路灯、消防栓等地上设施用「底面中心 + 贴地面」。
参数化 #
参数化让同一个模型按数据字段自动变尺寸，例如按井深拉伸检查井。点「添加参数」新增一行：
| 列 | 说明 |
|---|---|
| 名称 | 参数的显示名，如「井深」 |
| 取值字段 | 从要素属性中取值的字段名，可写多个（空格或逗号分隔），按顺序找到第一个有数值的字段 |
| 默认值 | 模型原始尺寸对应的值，大于 0 时参数才生效 |
| 作用方式 | 拉伸高度 / 缩放平面 / 整体缩放 |
建模时缩放倍数 = 字段值 ÷ 默认值，限制在 0.05–50 倍；取不到字段值时不缩放。例如默认值 2、某井井深 3.5，则「拉伸高度」把模型高度拉伸为 1.75 倍。
检查结果 #
点底部 「检查」 重新校验模型文件，结果显示在「检查结果」页签：
| 问题 | 级别 | 处理 |
|---|---|---|
| 模型引用了外部文件（贴图或缓冲） | 错误 | 在建模软件中导出为内嵌资源的 GLB |
| 面数超过 200000 | 警告 | 大量实例化可能卡顿，建议减面 |
| 最长边超过 200 米，或不足 0.05 米 | 警告 | 可能单位不对，用「缩放」修正 |
| 使用了 Draco / Meshopt 压缩 | 警告 | 缩略图可能为空，三维预览与成果输出不受影响 |
| 模型原点离插入点较远 | 警告 | 点「修正原点」，把原点移到插入点 |
自建模型可在此页签使用 「修正原点」 和 「缩放」（填写缩放倍数，如 0.001 把毫米换成米）。内置和官方模型不能修改文件，提示「内置 / 官方模型不能修改文件，可停用后导入自建模型替代」。
引用 #
「引用」页签列出使用该模型的自定义映射方案。需要整体换模型时，在「把以上方案中的规则改为使用」下拉框中选择新模型，点 「批量替换」，提示「已替换 N 条规则，重新建模后生效」。

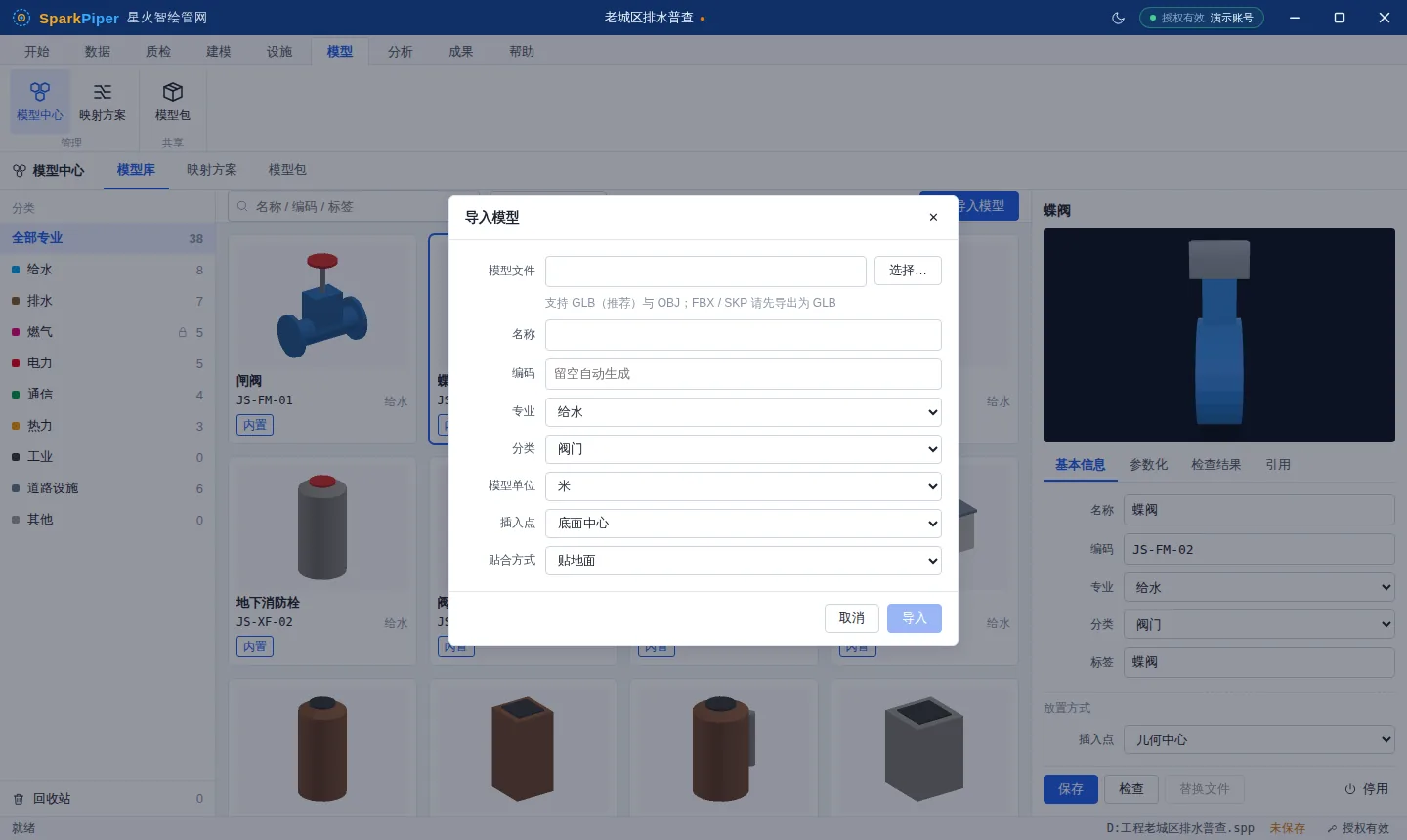

导入模型 #
- 点工具条 「导入模型」。
- 在对话框中设置：
| 参数 | 说明 | 默认值 |
|---|---|---|
| 模型文件 | GLB（推荐）或 OBJ，单个文件不超过 512 MB | — |
| 名称 | 必填 | 文件名 |
| 编码 | 留空自动生成，形如 ZDY-1A2B3C4D | 自动生成 |
| 专业、分类 | 分类必填 | 左侧当前选中的专业与分类 |
| 模型单位 | 米 / 厘米 / 毫米，非米时入库时换算成米 | 米 |
| 插入点 | 底面中心 / 顶面中心 / 几何中心 | 底面中心 |
| 贴合方式 | 贴地面 / 贴管底 / 管中心 | 贴地面 |
- 点 「导入」。入库成功提示「已入库「名称」」；有警告时对话框显示检查结果，确认后点「确定」关闭。
格式说明：
- OBJ 会读取同目录的同名 .mtl（或 OBJ 中 mtllib 指定的材质文件）提供颜色，入库时统一转为 GLB；
- .gltf 需要先在建模软件中导出为单文件 GLB（二进制、内嵌贴图）；
- FBX、3DS、DAE、MAX、SKP 不能直接导入，请用 Blender、3ds Max、SketchUp 导出为 GLB 或 OBJ；
- 模型引用外部贴图文件时拒绝入库；编码与已有模型重复时提示「模型编码 X 已存在」。
导入的是新模型，还需要在 符号统计 或 映射方案 中把符号指向它，建模时才会用到。
替换文件：自建模型可点详情底部 「替换文件」 选择新的 GLB / OBJ，模型 ID 不变、版本号加 1，引用它的映射规则自动使用新版本。
套餐限制
导入模型、替换文件、修改模型属性、自建分类、修正原点和缩放需要个人版及以上（当前套餐不支持时「导入模型」按钮置灰，提示「当前套餐不支持自建模型入库，升级到个人版及以上可用」）。各专业的内置模型按授权范围开放，未包含的专业显示小锁，卡片标「未授权」，提示「当前套餐不含「专业」专业的内置模型，升级后可用」；未授权的模型不参与建模匹配。
停用、删除与回收站 #
| 操作 | 位置 | 说明 |
|---|---|---|
| 停用 / 启用 | 详情底部电源图标按钮 | 所有套餐可用；停用的模型不参与匹配、不出现在符号统计的绑定列表；取消勾选「显示已停用」可在列表中隐藏 |
| 删除 | 详情底部垃圾桶按钮 | 移到回收站；内置模型不能删除，只能停用 |
| 还原 | 回收站中选中模型 → 「还原」 | 如已有同编码模型，需先修改其中一个的编码 |
| 彻底删除 | 回收站中选中模型 → 「删除」 | 永久删除模型文件，不可恢复 |
被自定义映射方案引用的模型不能删除，会提示「模型正被使用（映射方案“方案名”），只能停用不能删除」。先在「引用」页签批量替换为其他模型，再删除。
回收站中的模型保留 30 天，过期后自动清除。
模型库保存在本机
模型库（含自建模型、分类、回收站）保存在本机的软件数据目录中，本机所有工程共用，不随工程文件打包。要把自建模型给同事使用，请导出 模型包。
