星火管网智绘平台数据检查：19 条质检规则、参数、规则模板与问题处理

本篇讲星火管网智绘平台的「数据检查」：19 条质检规则各查什么、怎么判定，参数和规则模板怎么用，检查结果怎么筛选、定位和标记，以及怎样导出 Excel 问题清单。适合在建模前把关普查成果的实施工程师和质检人员。前置条件：工程中已导入数据（见 导入数据）。

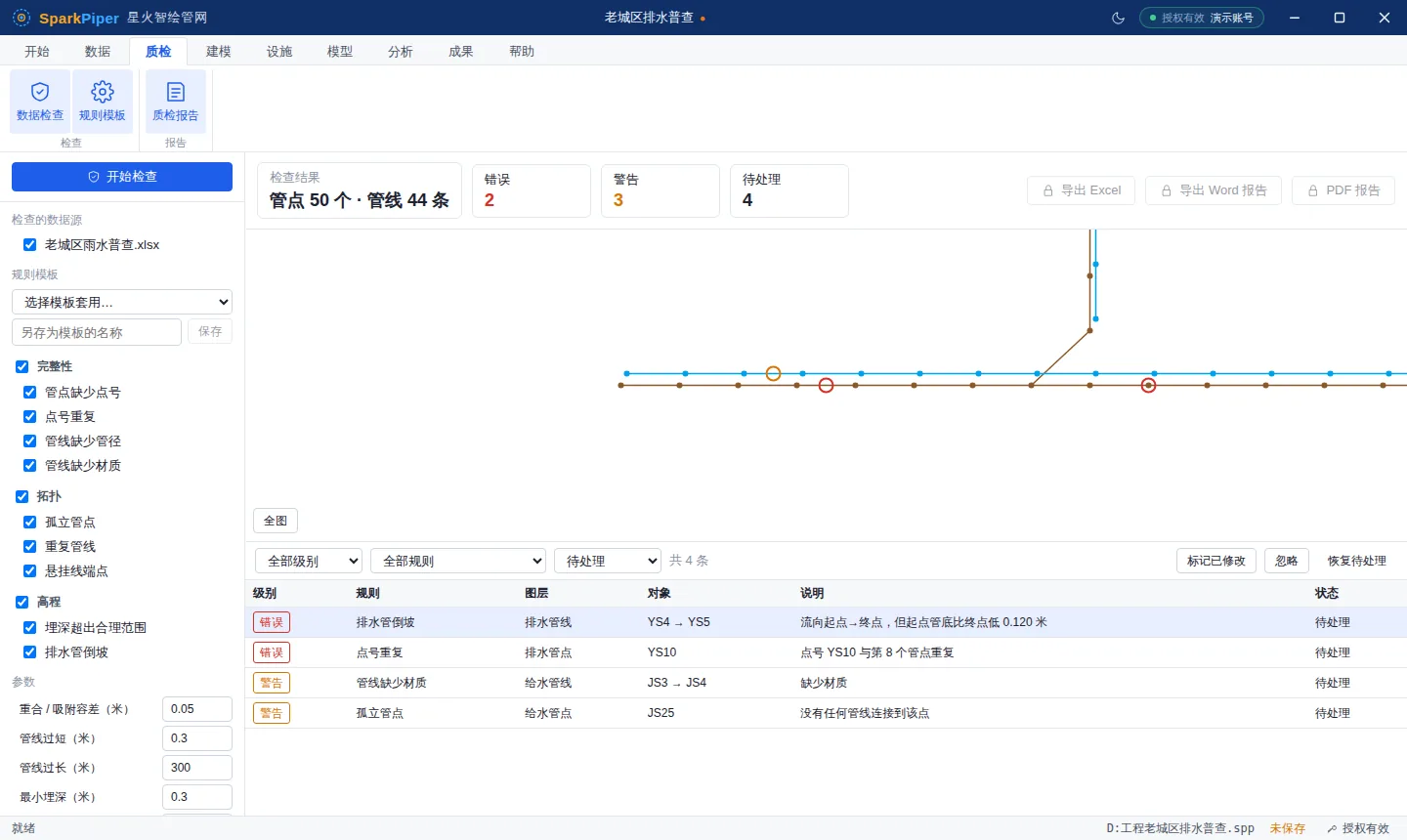

入口与界面 #

以下入口都会打开同一个质检页：

• 「质检」选项卡 → 检查 → 数据检查（或同组的「规则模板」）；
• 「质检」选项卡 → 报告 → 质检报告，以及 「成果」选项卡 → 导出 → 质检报告；
• 「数据」页左侧数据源上方的 「数据检查」 按钮（工程里至少有一个数据源时可用）。

没有打开工程时，质检页只显示提示和「起始页」按钮。

质检规则全表 #

规则分完整性、拓扑、高程三类，阈值参考 CJJ 61《城市地下管线探测技术规程》的常用取值。级别为默认级别：错误表示必须处理，否则成果不可交付；警告表示建议核实。

完整性（7 条） #

拓扑（9 条） #

高程（3 条） #

检查参数 #

参数在左侧设置栏底部「参数」中修改，单位都是米。

规则模板 #

规则模板一次性设置「勾选哪些规则 + 参数值」。在左侧「规则模板」下拉框中选择即可套用，模板说明显示在下拉框下方。

保存自己的模板：调整好规则和参数后，在「另存为模板的名称」中输入名称，点「保存」，模板出现在下拉框的「我的模板」分组中。同名模板会被覆盖；选中自己的模板后可点「删除」。

开始检查 #

1. 在「检查的数据源」中勾选要检查的数据源（进入页面时默认全选）。
2. 选择规则模板，或手工勾选规则。每个分类标题前的复选框可整组勾选 / 取消。
3. 按需要修改参数。
4. 点 「开始检查」，按钮显示「正在检查…」，完成后顶部卡片显示检查的管点数、管线数及错误、警告、待处理数量。

检查结果保存在工程数据目录的 qc.json 中，重新打开工程后质检页会自动载入上次的结果。

处理问题清单 #

底部问题清单按「错误在前、警告在后」排序，每行显示级别、规则、图层、对象（点号、「起点 → 终点」或「图层 第 N 条」）、说明和状态。

筛选：清单上方三个下拉框分别按级别、规则（每条规则后括号内是问题数）、状态筛选。

定位与标记：

1. 单击问题行，地图自动定位到问题位置，该行高亮。
2. 在 数据浏览与编辑 中修改数据（例如用「批量改值」补管径、埋深）。
3. 回到质检页，选中该行后点清单右上角的按钮：
   • 标记已修改：已在数据中改正；
   • 忽略：确认数据无误（例如设计如此的超深管）；
   • 恢复待处理：撤销之前的标记。
4. 修改完成后再次点「开始检查」复核。

重新检查时，同一个问题（同一数据源、规则、图层、要素序号）会沿用之前标记的状态与备注，所以已忽略的问题不需要重复处理。

导出 Excel 问题清单 #

点顶部 「导出 Excel」，选择保存位置（默认文件名「工程名-质检报告.xlsx」）。导出内容是最近一次检查结果（含处理状态），包含两个工作表：

还没有执行过检查时导出会提示「还没有质检结果，请先执行数据检查」。Excel 列出全部问题，适合交给外业逐条核实；带分布图和截图的正式报告见 质检报告。
