质检
星火管网智绘平台质检报告：报告结构、导出 Word 与 PDF、打印
要点速览
完成数据检查后，在质检页顶部点「导出 Word 报告」得到 .docx，点「PDF 报告」打开与 Word 版式一致的打印预览，再点「打印 / 另存为 PDF」。报告共七部分：项目概况、检查依据与参数、问题统计、问题分布总览、问题清单（最多 500 条）、典型问题截图（最多 12 张）、结论。质检报告导出需要个人版及以上。
本篇讲星火管网智绘平台怎样把质检结果生成正式的《管线数据质量检查报告》：报告里有什么、Word 和 PDF 怎么导出、和 Excel 版有什么区别。适合需要向甲方或监理提交质检成果的项目人员。前置条件：已在 数据检查 中执行过一次检查。
三种报告格式 #
质检页顶部右侧有三个报告按钮，它们都基于最近一次检查结果（含问题的处理状态）：
| 按钮 | 输出 | 特点 |
|---|---|---|
| 导出 Excel | 工程名-质检报告.xlsx | 「统计」「问题清单」两个工作表，列出全部问题，便于筛选和外业核实 |
| 导出 Word 报告 | 工程名-质检报告.docx | 正式报告，含问题分布图与典型问题截图 |
| PDF 报告 | 打印预览页 | 版式与 Word 报告一致，通过系统打印窗口另存为 PDF 或直接打印 |
Excel 版的列说明见 数据检查「导出 Excel 问题清单」一节，本篇讲 Word 与 PDF 报告。
套餐限制
三个报告按钮都需要个人版及以上。当前套餐不含时按钮显示小锁并置灰，鼠标悬停提示「当前套餐不含质检报告导出，升级到个人版及以上可用」。社区免费版可在软件内查看问题清单。
报告结构 #
报告标题为「管线数据质量检查报告」，正文分七部分：
| 章节 | 内容 |
|---|---|
| 一、项目概况 | 工程名称、检查时间、数据来源（所选数据源名称）、检查数量（管点 N 个，管线 N 条）、问题统计（共几个：错误几个、警告几个；待处理几个） |
| 二、检查依据与参数 | 依据说明：参照 CJJ 61-2017《城市地下管线探测技术规程》进行属性完整性、拓扑关系、高程与流向三类检查；参数：重合 / 吸附容差、管线过短 / 过长、合理埋深范围、倒坡判定容差 |
| 三、问题统计 | 按规则统计的表格：规则、分类、级别、数量；没有问题时写「未发现问题。」 |
| 四、问题分布总览 | 图 1：全部数据按专业配色绘制的平面图，红圈标出待处理问题（最多 2000 个），附比例尺长度 |
| 五、问题清单 | 序号、级别、规则、图层、对象、说明、X（北）、Y（东）、状态；最多列出前 500 个问题 |
| 六、典型问题截图 | 每个问题以其位置为中心截取 60 米见方的平面图，最多 12 张；优先选待处理的错误级问题，再选待处理的警告 |
| 七、结论 | 根据错误级问题数量自动生成（见下文） |
问题超过 500 个时
问题清单只列前 500 个，并在章节开头注明「问题共 N 个，此处列出前 500 个，完整清单见 Excel 版质检报告。」需要完整清单时同时导出 Excel。
结论的自动生成规则：
- 没有错误级问题：「本次检查未发现错误级问题，数据满足三维建模要求；警告项建议结合外业资料核实。」
- 有错误级问题：「本次检查发现错误级问题 N 个，其中尚待处理 M 个。建议按问题清单逐项核实修改后重新检查，错误项全部处理后再进行三维建模与成果提交。」
已标记「已修改」或「忽略」的问题不再画红圈、也不会被选为典型截图，但仍会出现在统计和问题清单中（状态列显示处理结果）。
导出 Word 报告 #
- 在质检页完成检查，并处理、标记好问题。
- 确认左侧「检查的数据源」勾选与检查时一致（报告的数据来源、分布图和截图按当前勾选的数据源生成）。
- 点顶部 「导出 Word 报告」，选择保存位置，默认文件名为「工程名-质检报告.docx」。
- 导出完成后底部提示「质检报告已导出：路径」。
Word 报告使用中文字体与表格，可以直接在 Word / WPS 中补充项目信息、签字页后提交。
打印或另存为 PDF #

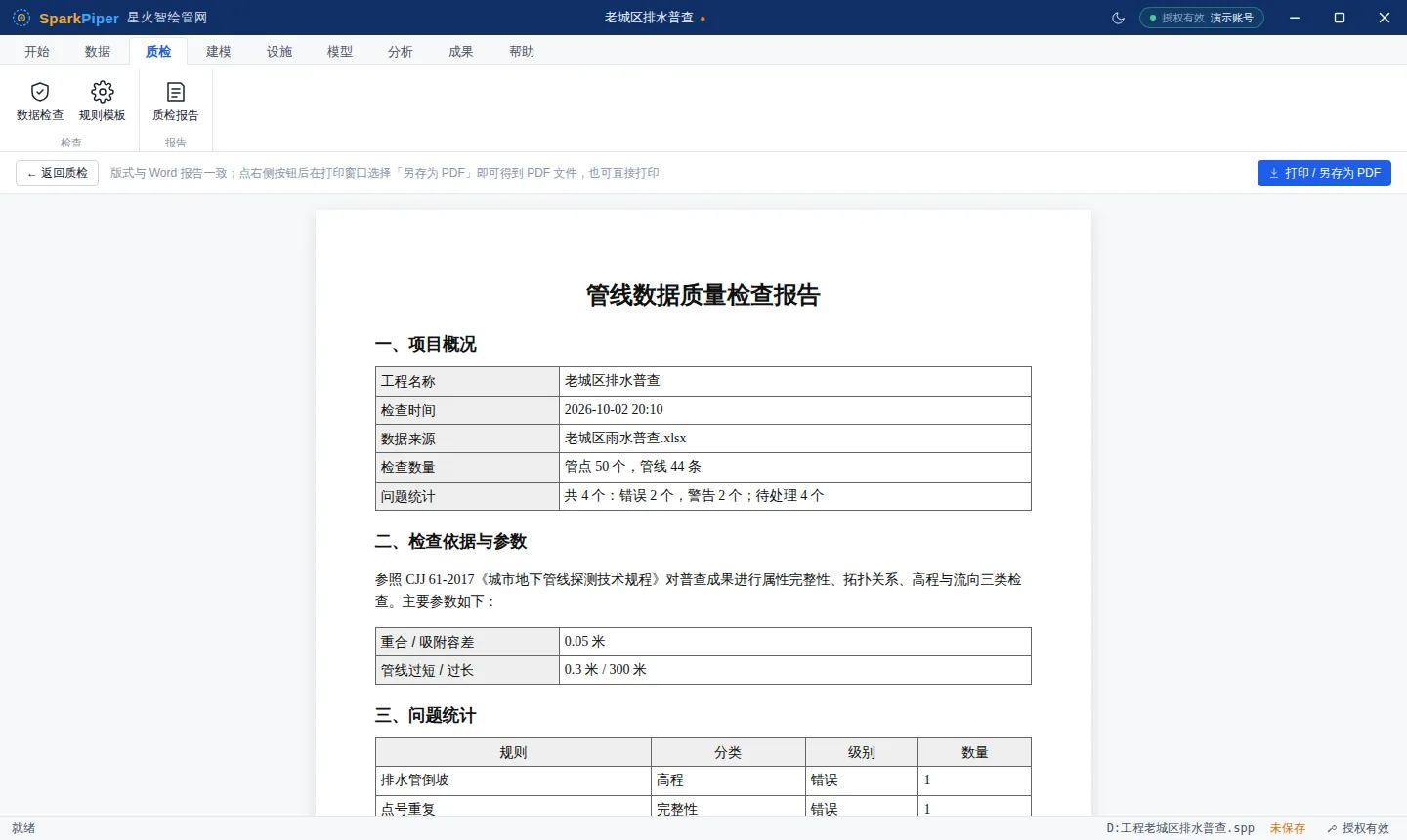

- 在质检页点 「PDF 报告」，进入报告预览页。生成过程中显示「处理中…」。
- 预览页按 A4 纸版式显示完整报告，内容与 Word 版一致。
- 点右上角 「打印 / 另存为 PDF」，在弹出的系统打印窗口中：
- 选择「另存为 PDF」得到 PDF 文件；
- 或选择打印机直接打印。
- 点左上角 「← 返回质检」 回到质检页。
打印时软件会自动隐藏标题栏、功能区、状态栏和预览页工具条，只输出报告页面（A4，上下边距 15 毫米）。
先检查再出报告
还没有执行过检查时，三种报告都会提示「还没有质检结果，请先执行数据检查」。修改数据后请先重新「开始检查」，再导出报告，否则报告反映的是上一次的检查结果。
