星火管网智绘平台快速入门：从普查成果表到 3D Tiles 三维管网

要点速览

登录官网会员账号并激活（没有授权可直接领取社区免费版）→ 新建工程 → 「数据」→「导入数据」→ 确认工程坐标系 → 「建模」→「管线建模」→「生成三维成果」→「导出 3D Tiles」。社区免费版单次建模不超过 5000 个要素，3D Tiles 生成与导出不受限。

准备工作 #

这篇面向第一次使用星火管网智绘平台（桌面程序「星火智绘管网」SparkPiper）的实施工程师和测绘 / GIS 人员。读完后，你能把一份管线普查成果（Excel 点表 + 线表，或 Shapefile 等）生成三维管网，并导出标准 3D Tiles。

前置条件

  • 一台 Windows 10 / 11 x64 电脑；
  • 一个官网会员账号，并已在「用户中心 → 我的单位」创建或加入一个单位；
  • 首次激活时需要联网（内网电脑见 离线激活）。

没有数据也能先体验

在起始页点 「打开示例工程」，软件会生成一个包含给水、雨水、燃气三个专业普查表的示例工程，可以直接从第 5 步开始。

第 1 步：下载并安装 #

目的：在本机装好星火智绘管网。

  1. 打开 下载页，登录后下载「星火智绘管网 Windows 安装包」（EXE）。
  2. 运行安装包，按提示完成安装。程序依赖系统的 WebView2 组件。
  3. 从开始菜单启动「星火智绘管网」，进入会员登录页。

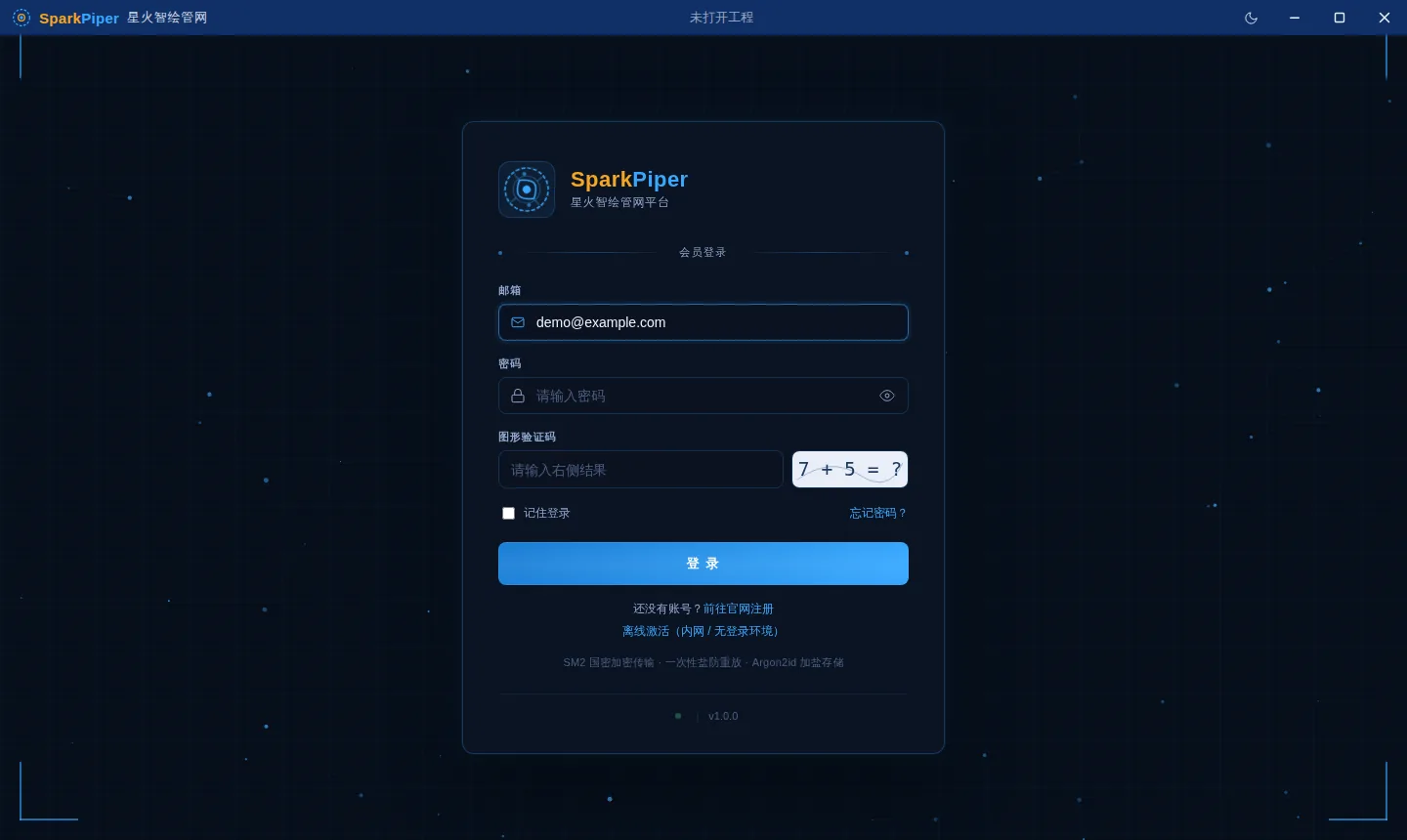

星火智绘管网会员登录页
会员登录：使用官网会员邮箱、密码和图形验证码登录

第 2 步：登录并激活授权 #

目的：用官网会员账号登录，把一份授权绑定到本机。

  1. 在登录页填写 官网会员邮箱、密码 和 图形验证码，点「登 录」。还没有账号可点「前往官网注册」。
  2. 登录后软件自动读取你单位名下的授权：
    • 恰好有 1 份可用授权且本机从未激活：自动激活，无需操作；
    • 有多份授权：在「本单位的授权」中选一份，点「激活到本机」；
    • 没有授权：点 「领取免费版并激活」 领取社区免费版，或点「申请 14 天试用」体验完整功能。
  3. 也可以点「手动输入授权码」激活。
  4. 激活成功后在授权详情页点「进入工作台」。

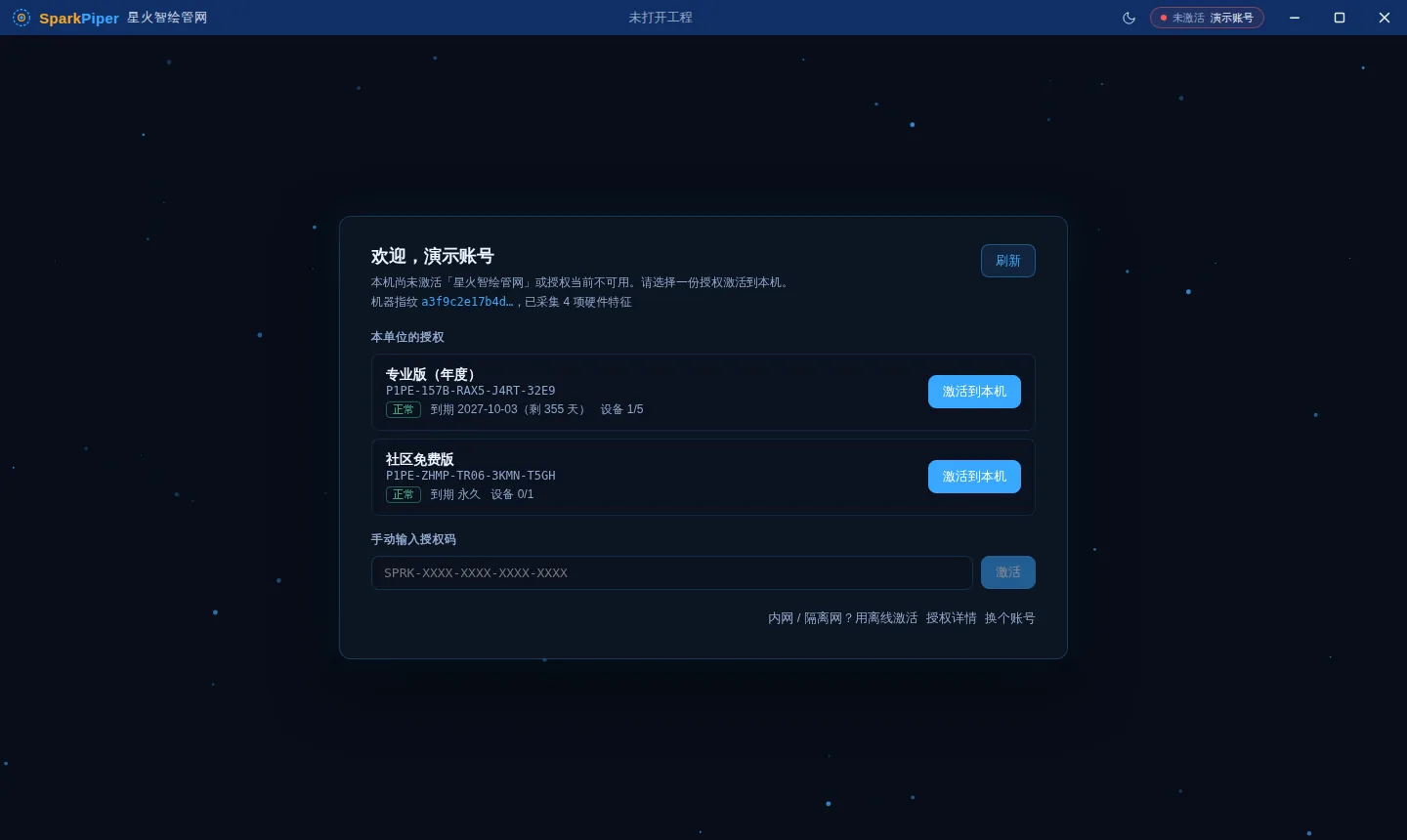

选择一份授权激活到本机
激活页：列出本单位名下的授权，选择一份「激活到本机」，也可手动输入授权码

社区免费版的限制

单次建模不超过 5000 个要素，3D Tiles 生成与导出可用；单文件 GLB / OBJ / 3DGS 导出、附属设施建模需个人版及以上。

第 3 步：新建工程 #

目的：建立一个工程文件（.spp），导入的数据和三维成果都保存在工程旁边。

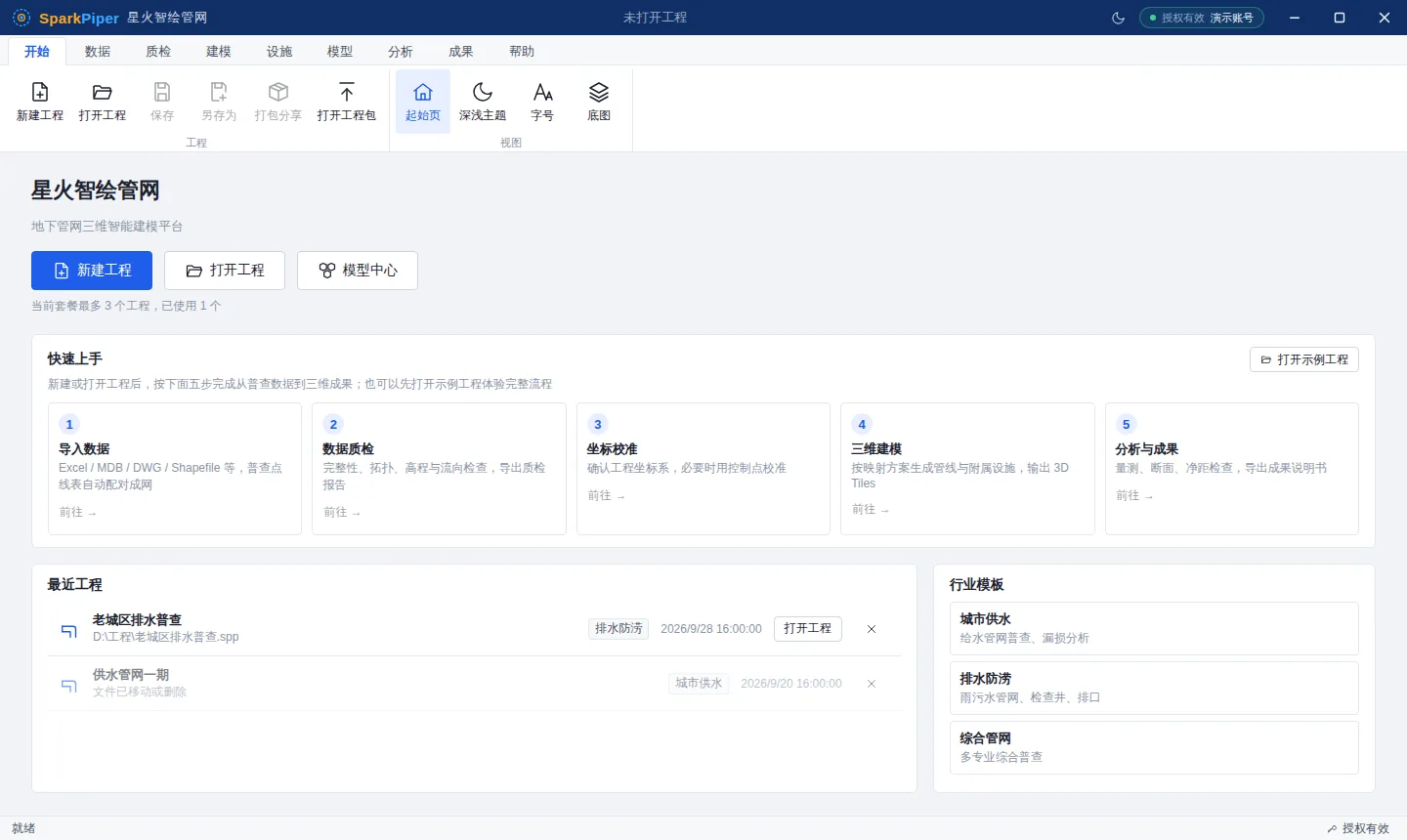

星火智绘管网起始页
起始页：新建 / 打开工程、最近工程、行业模板与快速上手流程
  1. 在「开始」选项卡点 「新建工程」（Ctrl+N）。
  2. 填写 工程名称（不超过 64 个字，例如「XX 市老城区排水管网普查」）。
  3. 选择 行业模板：给水管网、排水管网、燃气管网、电力管线、通信管线、热力管网或综合管线。模板决定默认专业与映射方案。
  4. 选择 保存位置，点「创建」。

预期结果：标题栏显示工程名，工程文件旁会生成一个 <工程名>.data 目录存放数据与成果。

第 4 步：导入管线数据 #

目的：把普查成果或 GIS / CAD 数据读进工程。

  1. 点「数据」→ 「导入数据」，打开三步向导：选择文件 → 确认结构 → 导入。
  2. 点「选择文件…」，选中数据文件。支持 Excel（xlsx / xls）、CSV、Access（mdb / accdb）、CAD（dwg / dxf）、Shapefile、GeoPackage、KML / KMZ、GeoJSON。
  3. 在「确认结构」中检查：
    • 普查表：软件自动识别「管点表与管线表」并配对，检查「字段对应」中点号、X、Y、起点 / 终点点号、埋深或管线高程、管径、材质是否对上；
    • 勾选或取消「表中 X 为北坐标、Y 为东坐标（国内测绘习惯）」；
    • 「管线高程基准」保持默认「按专业（排水测管内底，其他测管顶）」即可；
    • CAD / GIS 文件：在「选择图层」中勾选要导入的图层，并指定专业。
  4. 点「导入」，提示「已导入「名称」：N 个要素」即成功。

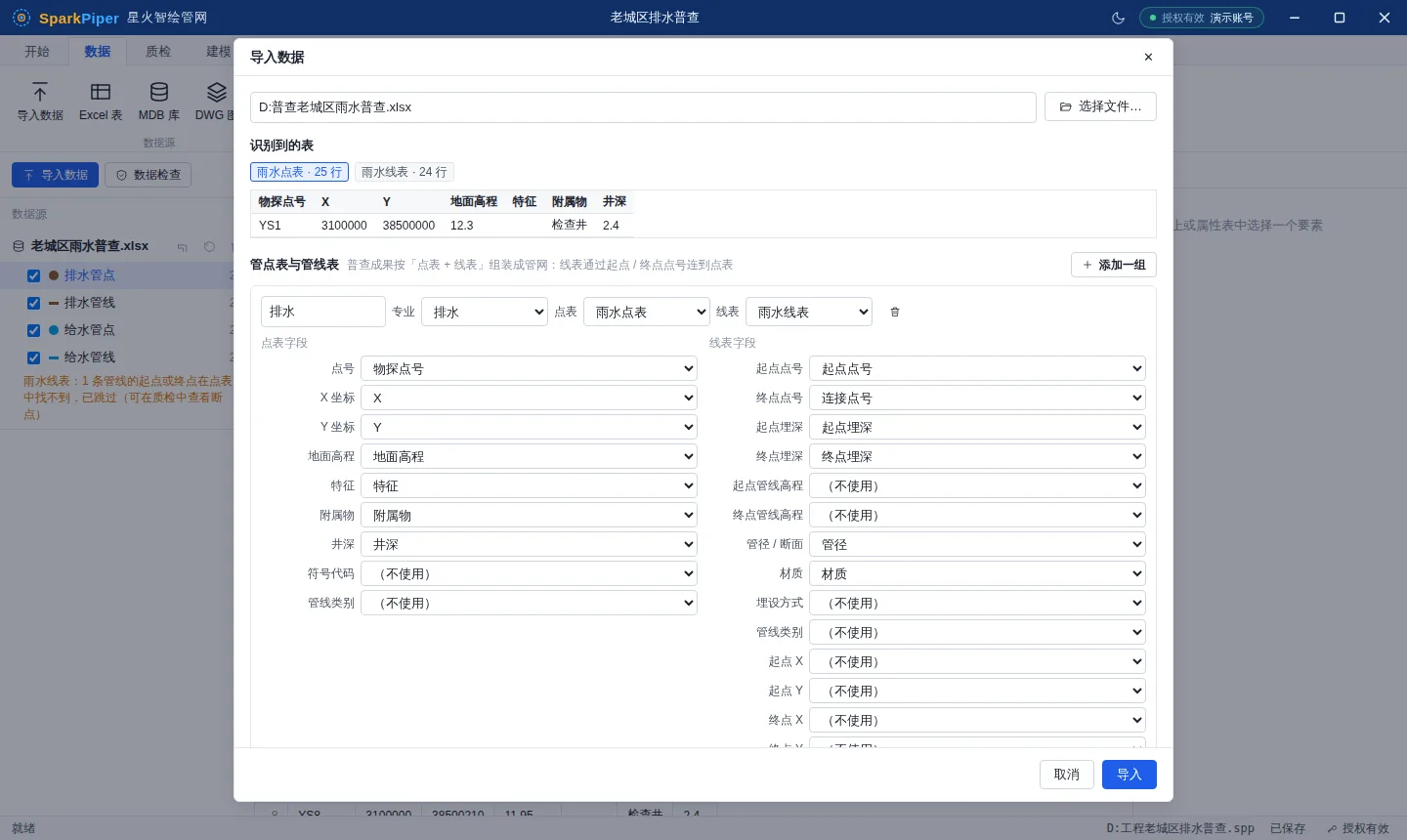

导入数据向导：管点表与管线表字段对应
导入向导：自动识别雨水点表与线表并配对，逐项确认字段对应后点「导入」

提示

支持格式与导入向导见 导入数据，普查表字段口径见 普查表导入。

第 5 步：确认工程坐标系 #

目的：让三维成果准确落到地球上，否则建模会提示「请先在「坐标」模块设置工程坐标系」。

  1. 点「数据」→ 「坐标系」。
  2. 查看 工程坐标系：如果导入时识别出了 CGCS2000 3° 带编码（如 EPSG:4526），这里会自动填好。
  3. 如果是「（未设置）」，选中数据源点 「自动识别坐标系」，在候选列表中点「采用」。数据不带带号时，先在「参考经度（可选）」填项目所在地大致经度（如 114.3）。
  4. 数据源坐标系与工程坐标系不同时，点「转换到工程坐标系」。

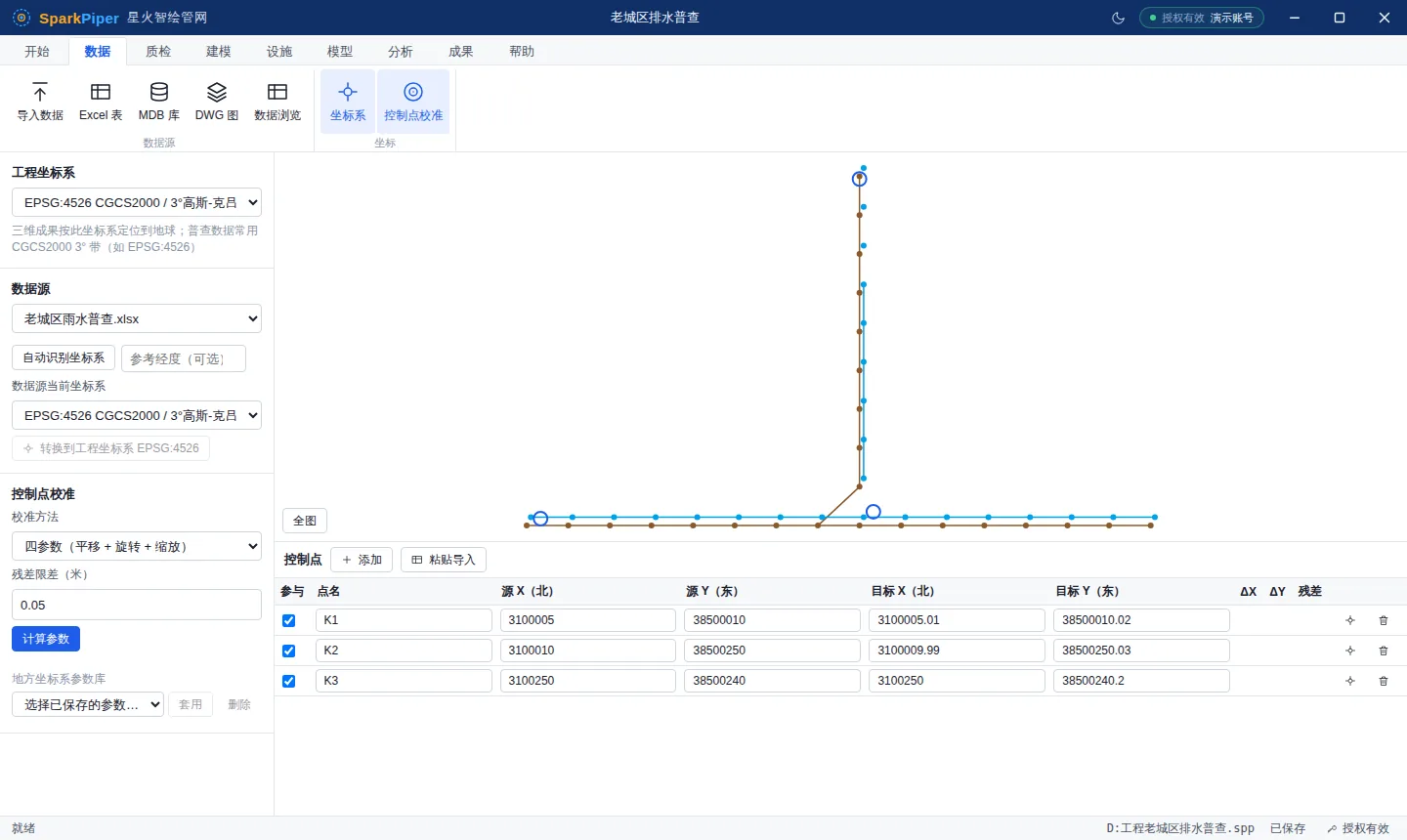

坐标系与控制点校准
「坐标系」模块：设置工程坐标系、识别数据源坐标系，必要时用控制点做校准

第 6 步：生成三维成果 #

目的：按管径、埋深自动生成三维管线和附属设施，并写出 3D Tiles。

  1. 点「建模」→ 「管线建模」。
  2. 在「数据与图层」中勾选参与建模的图层；「映射方案」选择与行业模板对应的方案（不需要设施可选「不实例化设施」）。
  3. 「建模参数」保持默认即可：缺管径时默认管径 0.3 米、无高程时默认埋深 1.2 米、圆管分段数 12、分块大小 200 米，高程模式「按数据」。
  4. 点 「生成三维成果」。

预期结果：右侧显示「管段 N · 设施 N · 三角面 N · 瓦片 N」统计，三维窗口加载成果。可打开「地下模式」查看地表以下的管网，单击管线或设施查看属性。

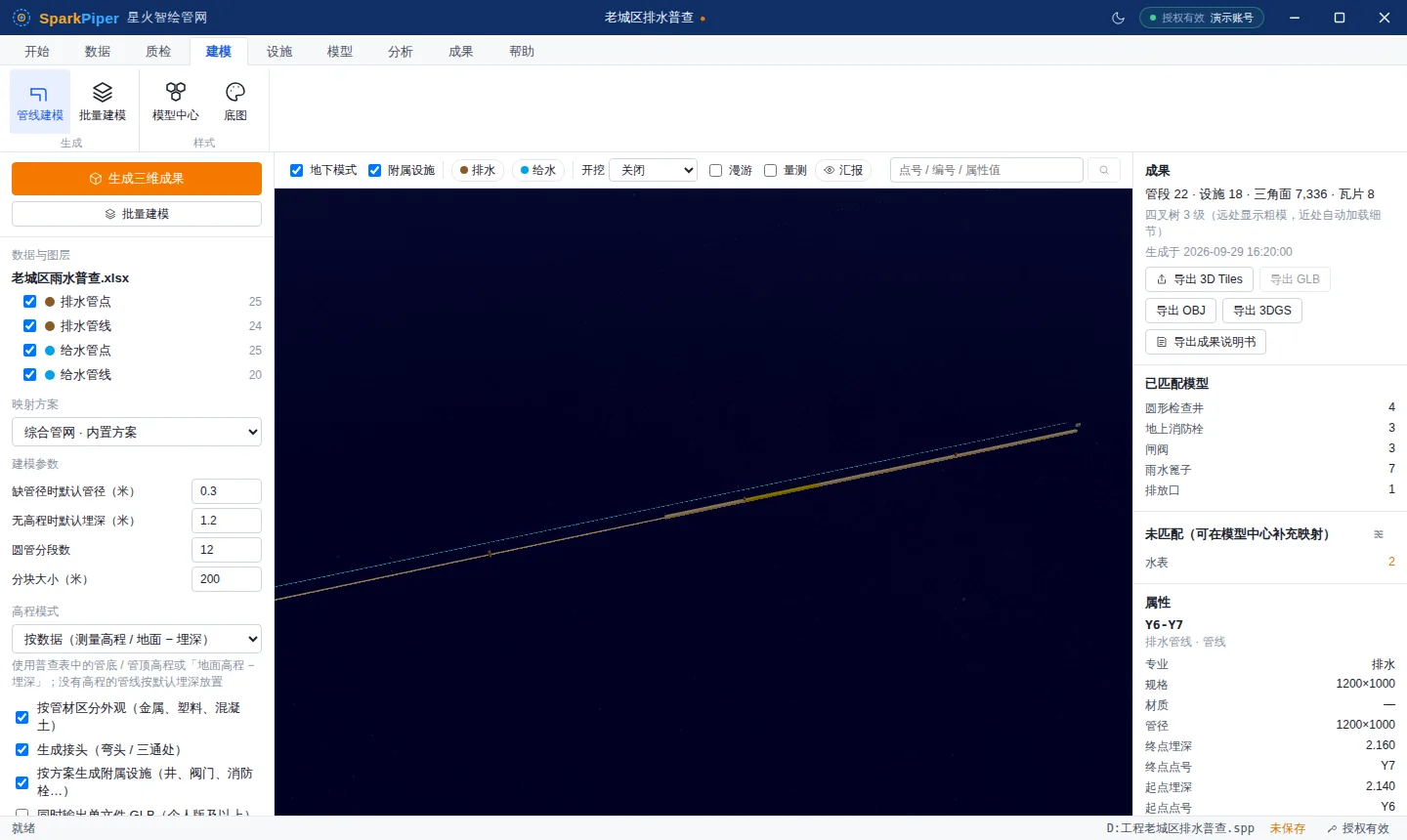

管线建模与三维预览
管线建模：左侧选图层与参数，中间三维预览，右侧成果统计与点选属性

第 7 步：导出 3D Tiles #

目的：把成果交给 Cesium、GIS 一张图或数字孪生平台。

  1. 在成果面板点 「导出 3D Tiles」。
成果面板的导出按钮
成果面板：导出 3D Tiles、GLB、OBJ、3DGS 与成果说明书
  1. 选择一个文件夹，软件会在其中创建「工程名-3DTiles」目录，包含 tileset.json 和 tiles 子目录。
  2. 提示「已导出到 …（N 个文件）」即完成。

输出为 OGC 3D Tiles 1.1，每个管段与设施的属性内嵌在瓦片中，在支持 3D Tiles 1.1 的平台上点选即可查看。
