星火管网智绘平台界面与操作树：9 个选项卡的全部分组与按钮

本篇是星火管网智绘平台的「地图」：先认识主界面的 8 个区域，再按选项卡逐一列出功能区里的每个分组和按钮，每个按钮都链接到详细说明。找不到某个功能在哪里时，先来这里查。前置条件是已经安装并激活软件，见 安装与升级。

界面总览 #

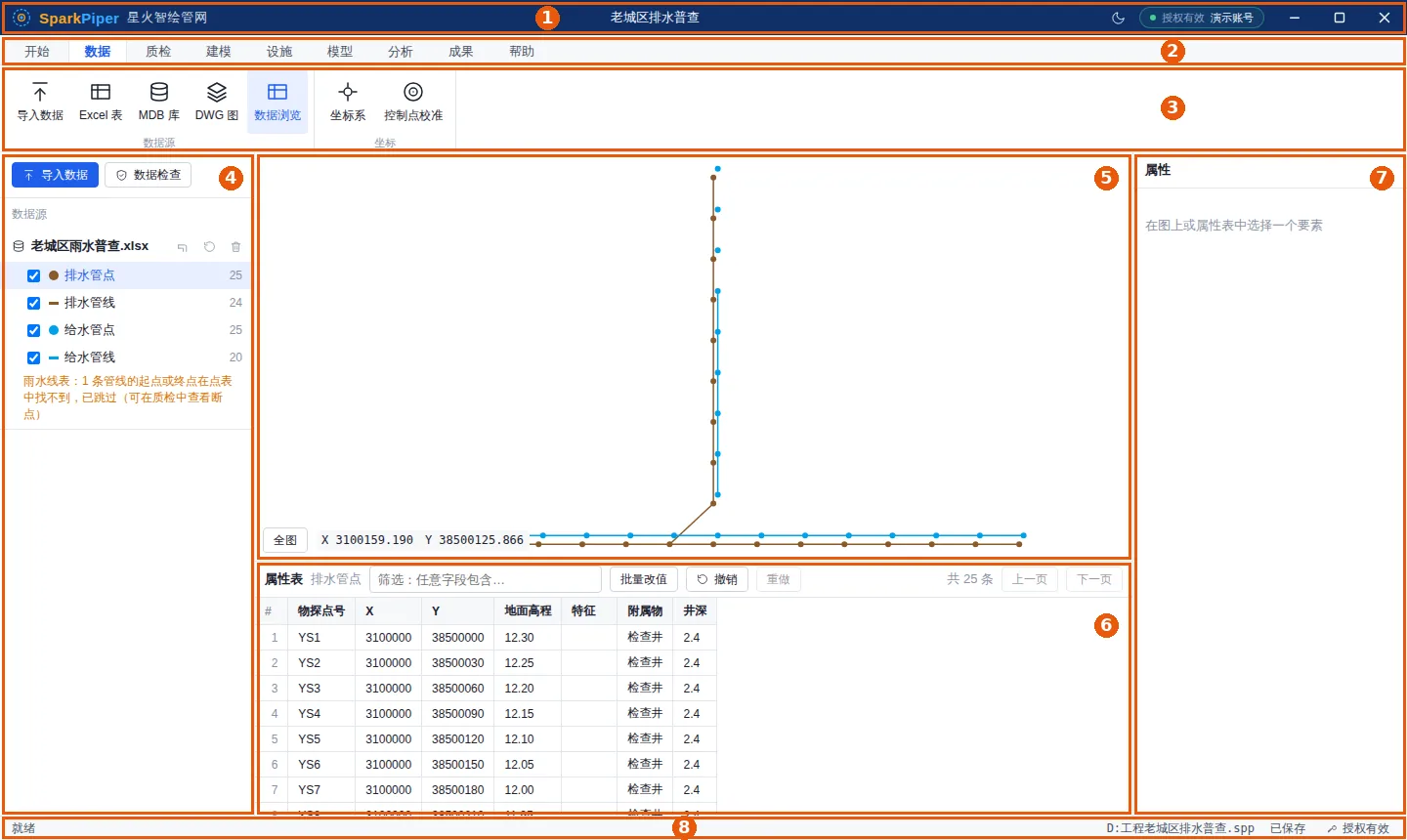

下图是打开工程后的数据视图，编号对应下面的 8 个区域。

区域 4～7 是「数据」模块的布局。其他模块（质检、坐标、建模、分析等）的工作区布局不同，但标题栏、功能区和状态栏始终不变。各模块的界面在对应文档里说明，数据视图的完整操作见 数据浏览与编辑。

功能区怎么用 #

• 选项卡跟随页面：打开某个页面时，功能区自动切到它所属的选项卡。例如进入坐标系页时高亮「数据」，进入管线建模视图时高亮「建模」，进入模型中心时高亮「模型」。
• 按钮提示：鼠标悬停在按钮上会显示按钮名，有快捷键的同时显示快捷键，例如「新建工程（Ctrl+N）」。
• 置灰按钮：保存、另存为、打包分享、导入数据、Excel 表、MDB 库、DWG 图、符号统计需要先打开工程，没有工程时置灰不可点。
• 当前位置：与当前页面完全对应的按钮会高亮显示。
• 折叠功能区：双击任意选项卡可以折叠功能区，给平面图和三维窗口腾出空间；再次双击或单击任意选项卡即可展开。
• 同一功能多个入口：部分按钮出现在多个选项卡里（例如「底图」「模型中心」「映射方案」「质检报告」），效果完全相同，只是方便在不同工作阶段就近使用。

操作树 #

下面按选项卡顺序列出全部分组和按钮。入口写法统一为「选项卡 → 分组 → 按钮」。

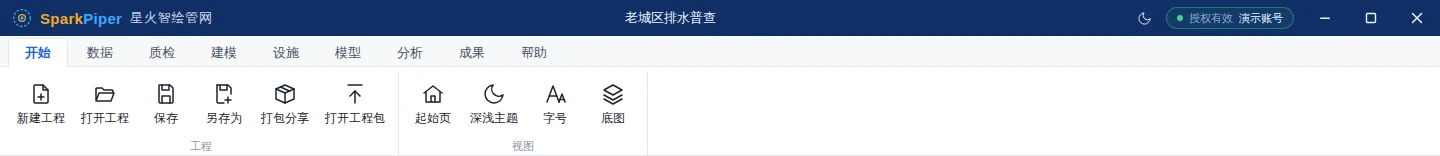

「开始」选项卡 #

工程的新建、打开、保存与分享，以及界面显示设置。

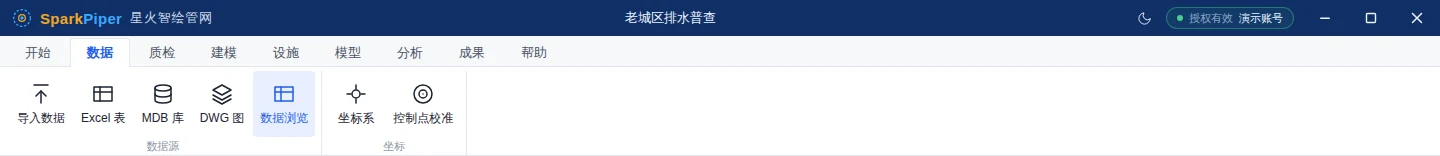

「数据」选项卡 #

导入数据、浏览与编辑数据，以及坐标系与控制点校准。

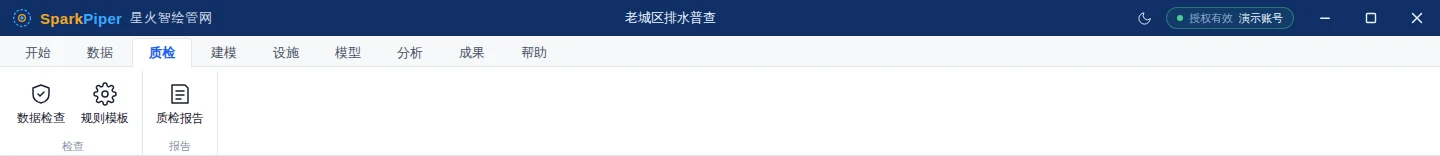

「质检」选项卡 #

数据检查与质检报告。三个按钮都打开质检页，规则模板和报告按钮在页面内。

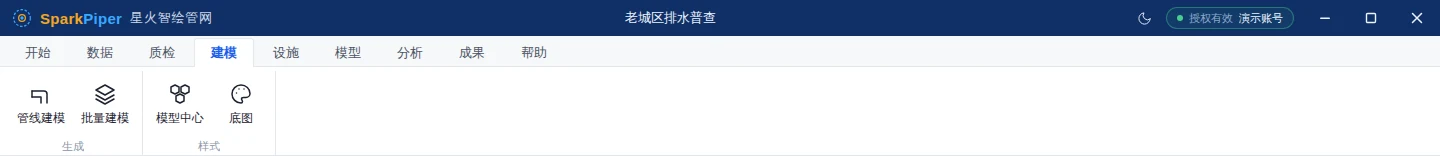

「建模」选项卡 #

生成三维管网成果，以及与外观相关的模型库和底图。

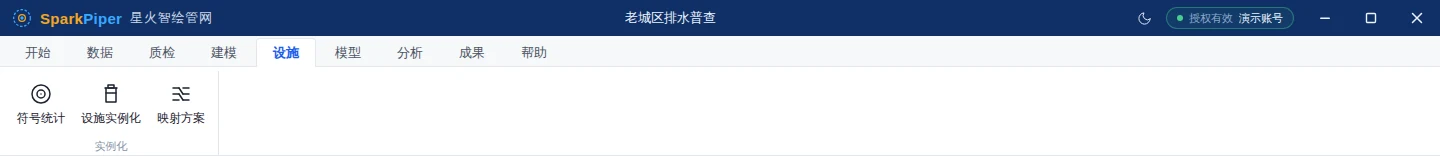

「设施」选项卡 #

把数据中的块符号与附属物代码对应到三维设施模型。

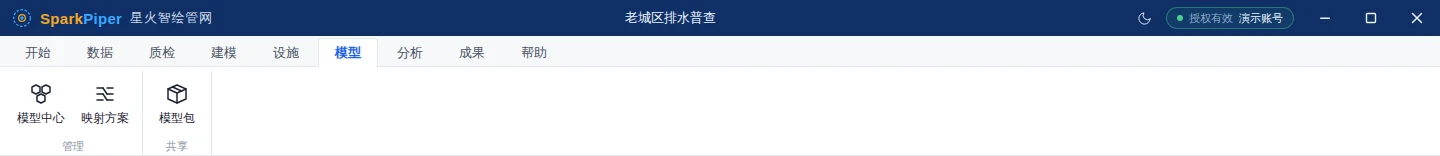

「模型」选项卡 #

模型库与映射方案的管理，以及模型包的安装与共享。

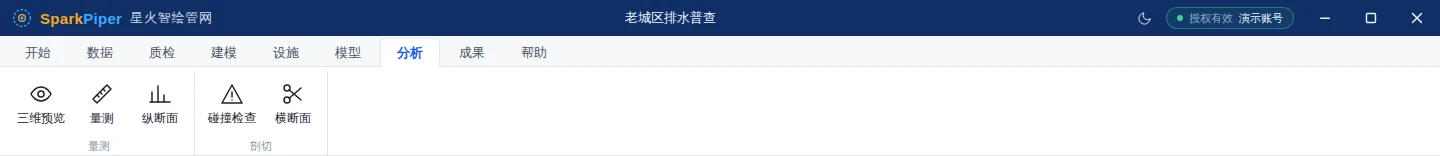

「分析」选项卡 #

三维浏览，以及基于平面图的量测、断面和净距分析。

「成果」选项卡 #

成果导出、汇报演示与质检报告的集中入口。

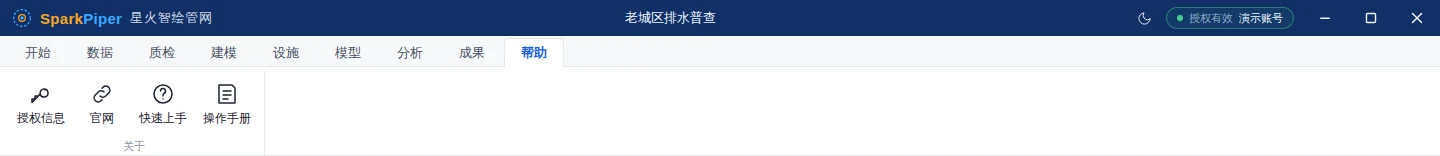

「帮助」选项卡 #

授权、官网与帮助资料。

状态栏 #

状态栏位于窗口最底部，从左到右是：

标题栏上的授权状态与账号 #

标题栏右侧、窗口按钮左边有一个圆角标签，显示授权状态和当前账号：

• 状态圆点与文字：绿色表示「授权有效」；黄色表示「宽限期」或「只读」；红色表示「未激活」或「已停用」。
• 账号：显示会员昵称或邮箱；使用离线授权时显示「离线授权」。
• 单击标签：打开授权信息页，可在那里刷新授权、解绑本机、购买 / 升级或退出登录，见 授权信息与购买。

授权在使用过程中变为不可写（例如到期转只读、被吊销或离线超限）时，建模、导出等命令会被拒绝并提示原因；此时正在模型中心的话，软件会自动跳到授权页提示处理。

窗口操作 #

• 拖动标题栏空白处移动窗口，双击标题栏空白处在最大化和还原之间切换；
• 关闭窗口时，如果工程有未保存的修改，软件会询问「当前工程有未保存的修改，是否先保存？」，可选「保存」「不保存」或「取消」。

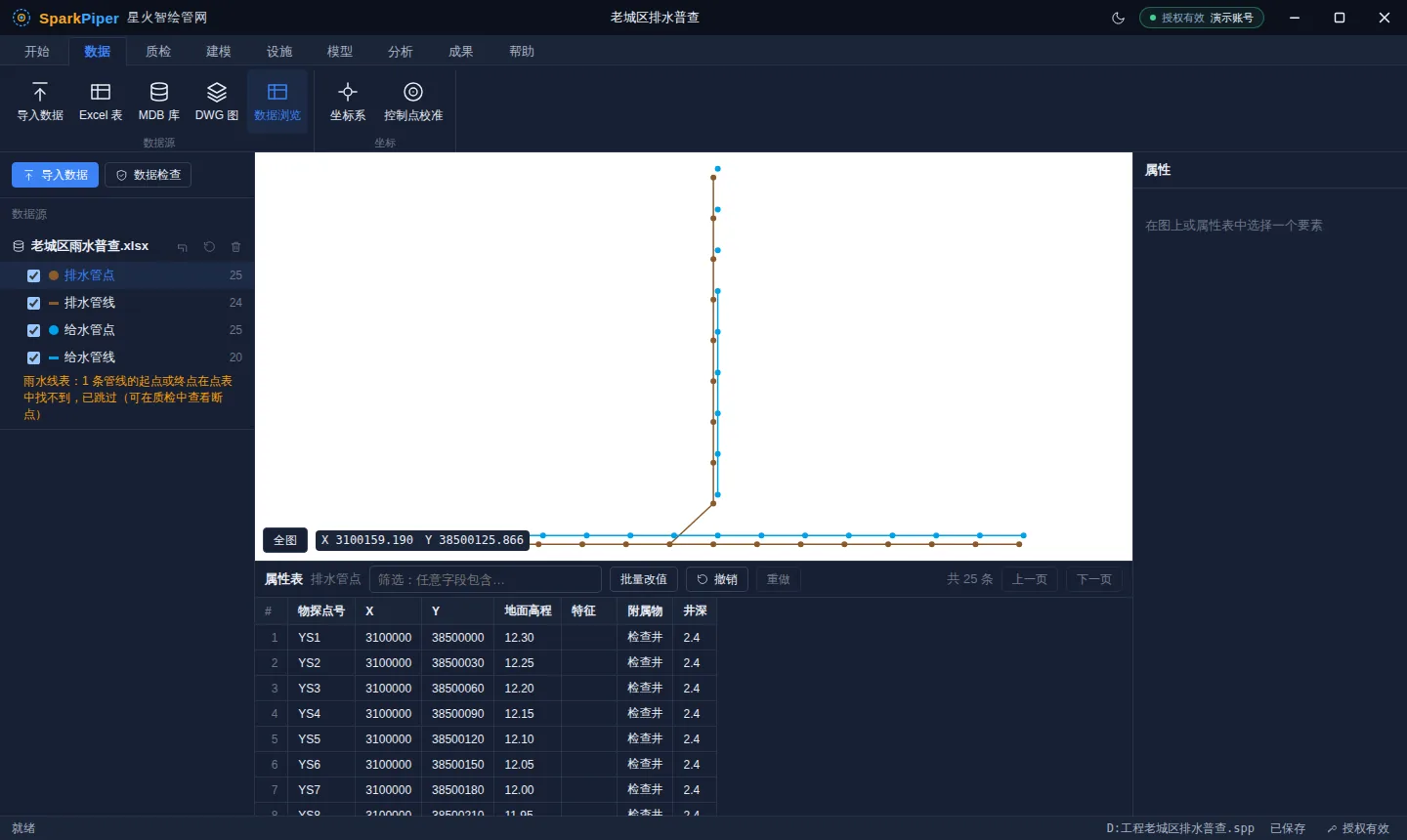

深浅主题与字号 #

• 深浅主题：点标题栏右侧的月亮 / 太阳图标（悬停提示「切换为深色」或「切换为浅色」），或「开始」→ 视图 →「深浅主题」。默认为浅色。
• 字号：「开始」→ 视图 →「字号」，在标准字号和大字号之间切换，适合高分辨率屏幕或投屏汇报。

主题和字号保存在本机，下次启动自动沿用，对所有工程生效。详见 视图与底图。
