星火管网智绘平台符号统计：块名与附属物代码绑定模型、设施实例化

本篇讲星火管网智绘平台怎样让检查井、阀门、消防栓等附属设施在三维成果中显示为对应的模型：先用「符号统计」看清数据里有哪些块名和代码、哪些还没有匹配，再逐项绑定模型，最后在建模时按映射方案实例化。适合负责建模的实施工程师。前置条件：工程中已导入数据。

设施是怎样变成三维模型的 #

附属设施的实例化由三部分配合完成：

1. 数据中的符号：CAD 图纸里块参照的块名，或普查管点表中的附属物 / 特征代码（如「检查井」「阀门」）。
2. 映射方案：一组「符号 → 模型」的规则，见 映射方案。
3. 模型库：内置模型与自建模型，见 模型中心。

建模时，每个点要素按映射方案依次尝试 块名规则 → 代码规则 → 字段规则，命中第一个可用模型即停止。「符号统计」就是在建模前把这个匹配过程预演一遍，让你提前补齐缺的映射。

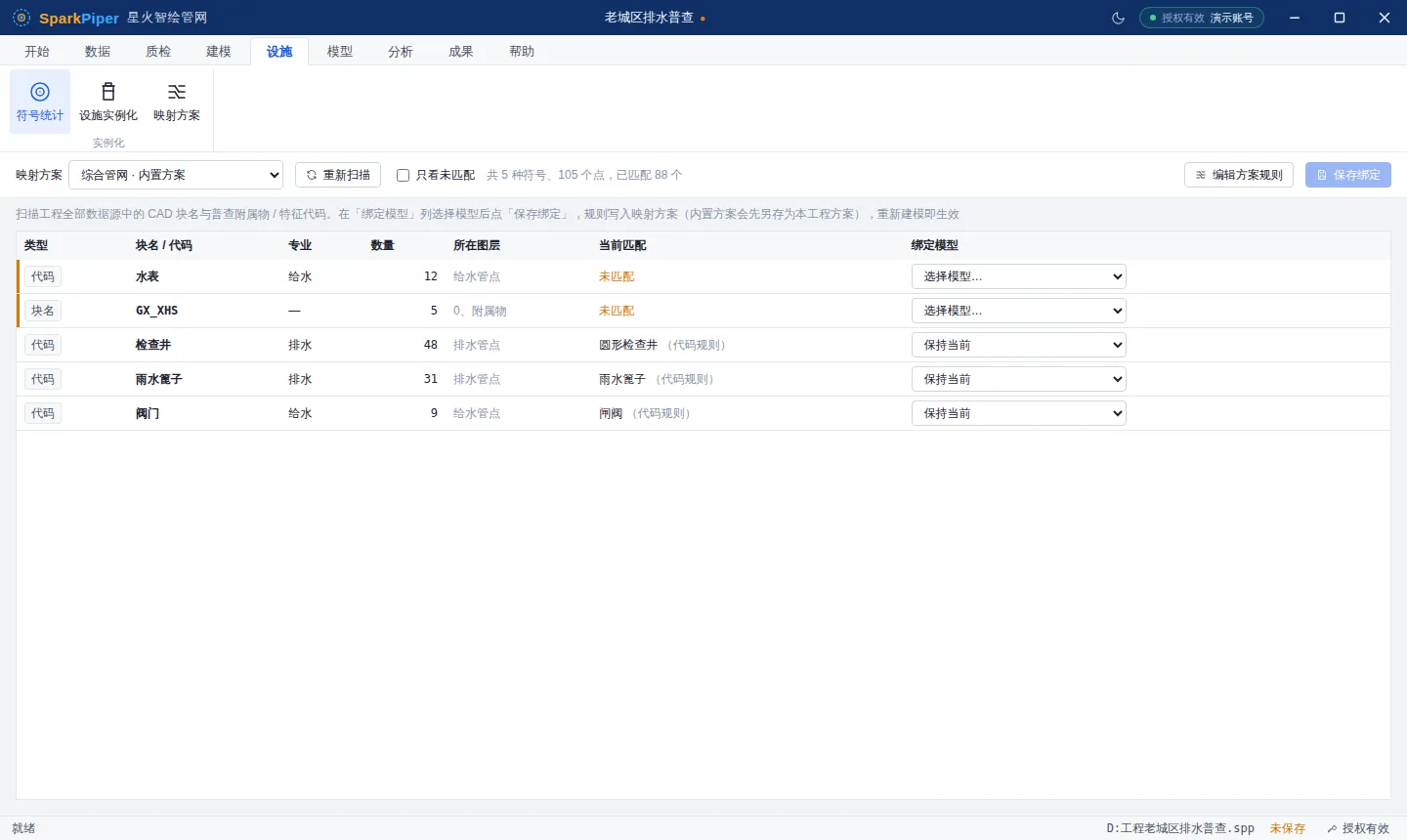

入口与界面 #

入口：「设施」选项卡 → 实例化 → 符号统计（需要先打开工程）。同一分组还有「设施实例化」（打开管线建模页）和「映射方案」（打开模型中心的映射方案面板）。

顶部工具条：

符号表各列：

未匹配的符号排在最前（左侧有提示色条），其余按数量从多到少排列。

符号是怎样识别的 #

符号统计扫描工程中全部数据源的点图层，对每个点要素：

• 有「块名」属性（DWG / DXF 中的块参照）时，按 块名 归类；
• 否则取普查管点表中识别出的附属物或特征字段；还没有时，在常见代码字段中查找：附属物、特征、特征点、点性、类型、符号、符号代码、代码、附属物名称、FEATURE、SUBSID、CODE、TYPE、SYMBOL；
• 两者都没有的点不列入统计。

相同「类型 + 值 + 专业」的点合并为一行。所以同一个代码出现在给水和燃气两个专业时，会分成两行，可以分别绑定不同模型。

数据中没有块名也没有附属物代码时，表格显示「数据中没有块名或附属物代码（需要点要素）」；全部已匹配且勾选了「只看未匹配」时显示「全部符号都已匹配到模型」。

为符号绑定模型 #

1. 勾选 「只看未匹配」，先处理缺模型的符号。
2. 在某行的 「绑定模型」 下拉框中选择模型。列表格式为「专业 · 模型名称」，与该符号同专业的模型排在前面；已停用和当前授权不可用的模型不会出现。已匹配的行默认是「保持当前」，选新模型即可改绑。
3. 设置过绑定的行会高亮。逐行处理完后点 「保存绑定」。
4. 底部提示「已保存到方案「方案名」，并设为本工程方案」，表格自动重新扫描，刚绑定的符号显示为「块名规则」或「代码规则」匹配。

保存绑定时软件做了这些事：

• 当前方案是内置方案时，先复制一份，命名为「工程名 方案」，绑定写入这份副本（内置方案本身不变）；
• 为每个绑定生成一条规则：类型与该行一致，匹配方式「等于」，匹配值为块名或代码，限定该行的专业，优先级 -1（同级规则中最先尝试）；
• 原方案中同类型、同值、同专业的「等于」规则会被替换，不会重复；
• 把该方案设为本工程的映射方案，管线建模页会默认使用它。

建模时设施如何实例化 #

绑定保存后，到 「建模」选项卡 → 生成 → 管线建模（或「设施」选项卡 →「设施实例化」）：

1. 在左侧「映射方案」中确认选中了刚才保存的方案（默认已选中本工程方案）。选「（不实例化设施）」则只生成管线。
2. 勾选 「按方案生成附属设施（井、阀门、消防栓…）」。
3. 点 「生成三维成果」。

每个匹配到模型的点按以下方式放置：

模型的插入点、贴合方式、朝向和参数化尺寸在 模型中心 的模型详情中设置。

建模完成后，右侧成果面板的「已匹配模型」列出各模型的实例数量，「未匹配（可在模型中心补充映射）」列出没有找到模型的块名或代码，可以回到符号统计继续补充。
