星火管网智绘平台数据浏览与编辑

本篇介绍星火管网智绘平台的数据视图：导入数据后如何查看平面图和属性、如何筛选与批量改值、改错了怎样撤销或还原。适合在建模前核对、修补数据的实施工程师和 GIS 人员。前置条件是工程中已经导入了数据，见导入数据。

打开数据视图 #

入口：「数据」选项卡 → 数据源 → 数据浏览。从同一分组导入数据后也会停留在这个视图。

未打开工程时，视图中只显示「请先新建或打开工程，导入的数据会保存在工程目录中」和一个「起始页」按钮。

区域	位置	作用
操作按钮	左上	「导入数据」打开导入向导；「数据检查」进入质检视图（没有数据源时不可用）
数据源树	左侧	数据源与图层列表、显隐、进入建模、还原、移除
平面图	中间	二维预览全部可见图层，点选要素
属性表	中间下方	当前图层的属性分页浏览、筛选、排序、批量改值、撤销 / 重做
属性面板	右侧	选中要素的规范化结果与全部原始属性

数据源树 #

每个导入的文件是一个数据源，标题行显示文件名，鼠标悬停显示原始文件路径。标题行右侧有三个图标按钮：

按钮（悬停提示）	作用
进入建模	跳转到管线建模视图，见管线建模
还原为导入时的数据	确认后，把该数据源恢复到刚导入时的状态，之后的改值与坐标变换全部撤销
移除	确认后，从工程中移除数据源，并删除工程数据目录中的副本；原始文件不受影响

数据源下列出它的图层，每行包括：

勾选框：控制该图层在平面图中是否显示（只影响显示，不影响建模和质检）；
专业色块：圆点表示点图层，短横表示线图层，方块表示面图层；颜色取自专业；
图层名 和 要素数。

单击图层名 把它设为当前图层，下方属性表随之切换，当前图层以高亮显示。导入时产生的提示（如「N 行缺少有效坐标，已跳过」）以橙色文字显示在数据源的图层列表下面。

专业默认颜色：

专业	颜色	专业	颜色
给水	#00A0E9	热力	#F39800
排水	#8B5A2B	工业	#333333
燃气	#E4007F	道路设施	#607D8B
电力	#E60012	其他 / 未指定	#9E9E9E
通信	#009944

还原与移除不可撤销

「还原为导入时的数据」会同时清空该数据源的撤销 / 重做记录；「移除」会删除数据目录中的副本。两者都要在确认框中点确定才执行，执行后不能用 Ctrl+Z 恢复。移除后若还需要，只能重新导入原始文件。

平面图 #

平面图把所有数据源的可见图层画在同一张二维图上，坐标为数据的原始平面坐标（未经三维定位）。

操作	效果
滚动鼠标滚轮	以光标为中心放大 / 缩小，每格 1.25 倍
按住左键拖动	平移
单击要素	选中，选中的点 / 线以橙色加粗显示，右侧属性面板显示其属性
单击空白处	取消选中
双击，或点左下角「全图」	缩放到全部可见图层的范围

点选的容差是屏幕上 6 个像素；点和线挨在一起时，优先选中点（如检查井优先于与它相连的管线）。隐藏的图层不会被选中。

首次打开数据视图时，平面图会自动缩放到全图。之后导入的新数据如果不在当前视野内，点「全图」即可。

属性表 #

属性表显示当前图层的属性，顶部工具条从左到右为：

「属性表」与当前图层名；
筛选框「筛选：任意字段包含…」：输入后约 0.3 秒自动刷新，只显示任一字段包含该文字的要素，不区分大小写；
「批量改值」；
「撤销」「重做」；
右侧「共 N 条」及 「上一页」「下一页」，每页 100 条。

表格操作：

点表头 按该列升序排序，再点一次降序（列头显示 ▲ / ▼）。数值列按数字大小排序，其他列按文字排序。
点某一行 在平面图上定位到该要素并选中。
第一列「#」是要素在图层中的序号（从 1 开始），排序和筛选后仍保持不变。
软件内部使用的规范化字段不在表中显示，可在属性面板查看。

属性面板 #

右侧「属性」面板显示当前选中要素的属性；没有选中时提示「在图上或属性表中选择一个要素」。

普查表导入的要素会先显示 「规范化结果」，即软件按字段对应和口径换算后实际用于质检和建模的值；下面再列出原始属性。

规范化项	适用	说明
点号、地面高程、特征、附属物、井深、符号代码	管点	从点表对应字段取得
起点、终点	管线	起点 / 终点点号
起点埋深、终点埋深、起点管线高程、终点管线高程	管线	从线表取得的原值
起点地面高程、终点地面高程	管线	按点号从点表取得
起点管中心高程、终点管中心高程	管线	按管线高程基准换算后的建模高程
管径、断面	管线	原始写法与解析结果，如「圆管 Φ300 mm」「矩形 400×300 mm」
材质、埋设方式	管线	从线表取得

空值显示为「—」，小数保留 3 位。核对埋深、高程是否换算正确时，重点看「管中心高程」与「断面」两项；口径规则见普查表导入。

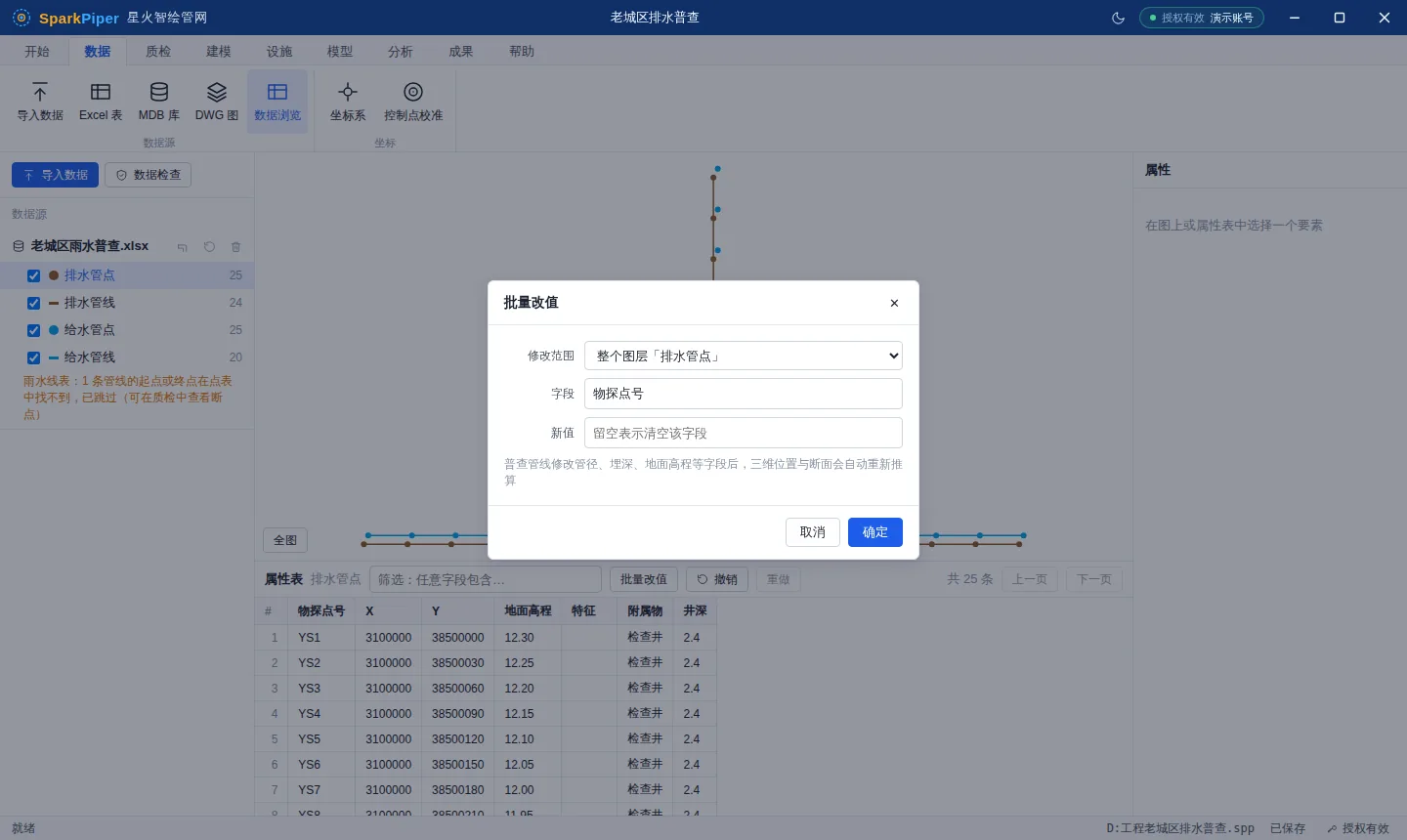

批量改值 #

入口：属性表工具条 → 「批量改值」。

参数	说明
修改范围	「当前选中的要素」（有选中要素时出现）、「筛选结果（包含「关键字」）」（筛选框有内容时出现）、「整个图层「图层名」」
字段	可从下拉提示中选已有字段，也可输入新字段名（会新增该字段）
新值	留空表示清空该字段；能解析为数字的按数字保存，以 0 开头的编号（如 007）按文字保存

点 「确定」 后提示「已修改 N 个要素」，平面图和属性表自动刷新。

改普查数据会自动重算

普查管线修改管径、埋深、地面高程等字段后，软件会按导入时的配对与字段对应重新组装，三维位置与断面自动重新推算。例如把一批管线的「管径」统一改为 DN300 后，属性面板中的「断面」和「管中心高程」会立即更新。

撤销、重做与还原 #

属性表工具条上的 「撤销」「重做」 作用于 当前图层所属的数据源，可撤销的操作包括：

批量改值；
在坐标模块中执行的「转换到工程坐标系」和「校准应用到…」（见坐标系、控制点校准）。

操作	快捷键	说明
撤销	Ctrl+Z	每个数据源最多保留 20 步；鼠标悬停按钮可看到「可撤销 N 步」
重做	Ctrl+Y 或 Ctrl+Shift+Z	做了新的修改后，重做记录会被清空
还原为导入时的数据	—	在数据源树标题行操作，一次回到导入时的状态

快捷键在数据视图中有效；光标在输入框（如筛选框）中时不响应，以免和文字编辑冲突。没有可撤销的步骤时按钮不可用。

撤销记录和原始副本保存在工程数据目录中（<数据源ID>.hist/ 和 <数据源ID>.orig.json），关闭软件后再打开仍然可以撤销。

进入数据检查 #

导入并核对数据后，建议先做质检再建模。点数据视图左上角的 「数据检查」，或 「质检」选项卡 → 检查 → 数据检查，进入质检视图，见数据检查。
