分析
星火管网智绘平台量测：平面折线长度与三维两点距离、高差、坡度
要点速览
平面量测在「分析」选项卡 → 量测 → 量测，在平面图上依次单击各点，下方显示每段长度和总长（米，按工程坐标系平面距离计算）；三维量测在管线建模视图工具条勾选「量测」，单击两点得到水平距离、高差、空间距离和坡度（‰）。软件目前没有面积量测。
星火管网智绘平台有两种量测：「分析」页的平面量测（折线长度）和三维场景里的三维量测（两点的水平距离、高差、空间距离、坡度）。这篇讲两者的入口、操作和计算依据。前置条件：工程已导入数据并设置好坐标系；三维量测还需要先 生成三维成果。
分析页的界面 #
「分析」选项卡有两个分组：量测（三维预览、量测、纵断面）、剖切（碰撞检查、横断面）。点其中任意一个都进入分析页：
- 左侧顶部是四个工具页签：量测、横断面、纵断面、净距检查，可直接切换；
- 左侧下方是「检查的数据源」勾选和当前工具的参数；
- 右侧上半部分是平面图（可拖动平移、滚轮缩放，点「全图」回到全图，旁边显示鼠标所在位置的 X / Y 坐标）；
- 右侧下半部分显示当前工具的结果。
平面量测（折线长度） #
入口：「分析」选项卡 → 量测 → 量测，或在分析页左侧点「量测」页签。

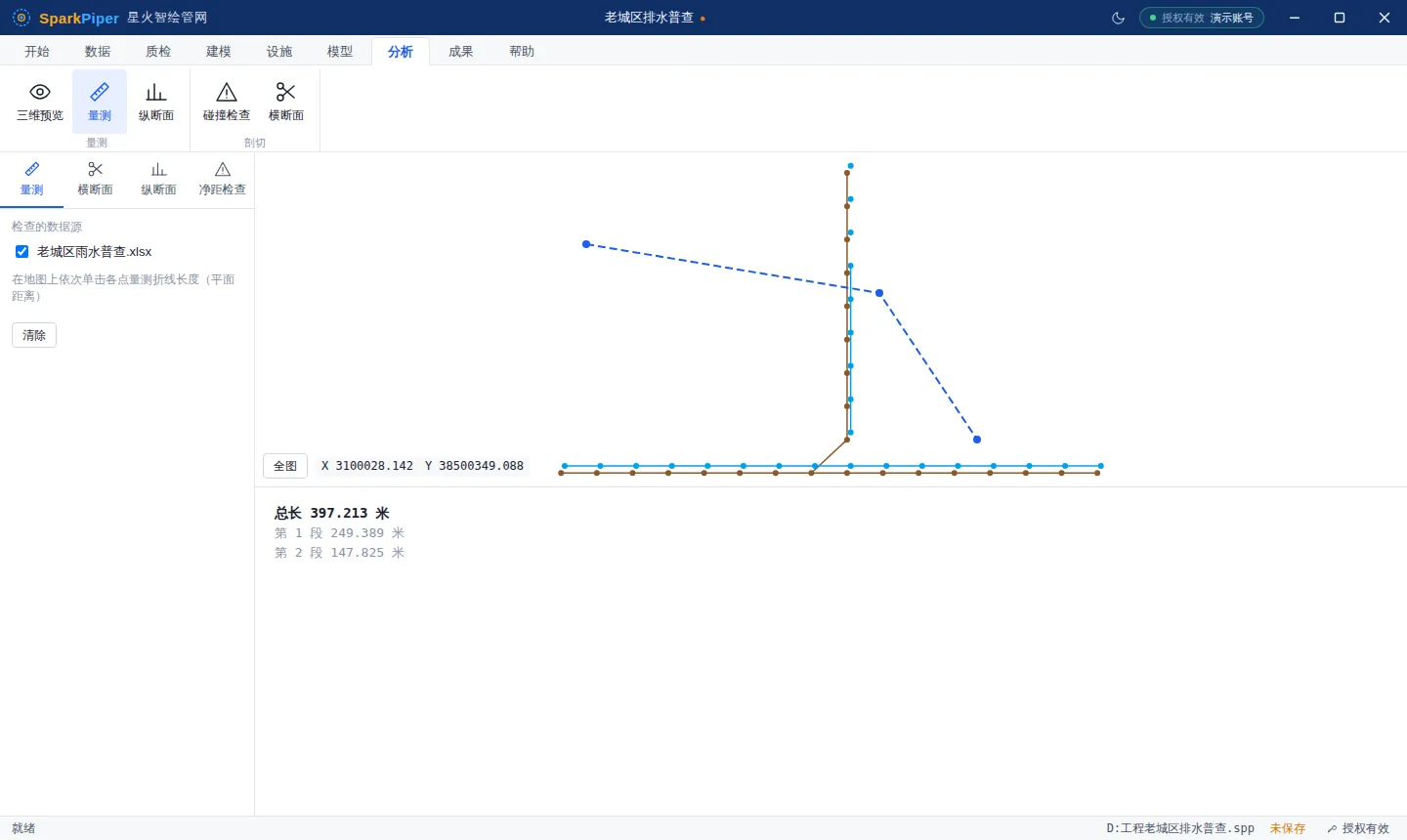

- 在平面图上依次单击各个折点，图上用蓝色折线连接。
- 下方结果区实时显示「第 1 段 X 米」「第 2 段 X 米」……以及「总长 X 米」，保留 3 位小数。
- 要重新量测，点左侧 「清除」。
计算依据
平面量测按工程坐标系（投影坐标）中的平面直线距离计算，单位为米，不考虑高程。拖动平面图是平移，不会加点；只有不拖动的单击才会添加折点。单击不会吸附到管点，需要精确量测管点间距时请放大后再点。
目前没有面积量测
平面量测只量折线长度，不计算面积。逐段删除折点也不支持，点错时用「清除」重新开始。
三维量测（距离、高差、坡度） #
入口：管线建模视图（「建模」选项卡 → 生成 → 管线建模）中间三维窗口上方的工具条，勾选 「量测」。
- 勾选「量测」，三维窗口左上角提示「在三维场景中依次单击两点，量测水平距离、高差与坡度（可点在管顶、井口、地面上）」。
- 单击第一点，出现橙色点标记。
- 单击第二点，两点间画出橙色连线，中间标注水平距离和高差，左上角显示完整结果：
| 结果 | 含义 |
|---|---|
| 水平 | 两点在水平面上的距离（米） |
| 高差 | 第二点减第一点的高程差（米），第二点更高时为正 |
| 空间 | 两点的三维直线距离（米） |
| 坡度 | 高差 ÷ 水平距离 × 1000，单位 ‰ |
- 再次单击开始新的一组量测，上一组标记自动清除。
- 取消勾选「量测」退出，标记全部清除。
量测模式下单击不会选中对象，也不会更新属性面板。
量管顶高差、查坡度
在地下模式下把视角移到管线旁，依次单击上下游两个井口或两段管顶，即可得到高差和坡度；检查排水管坡向时注意坡度的正负取决于点击的先后顺序。整条管线的逐段坡度用 纵断面 更方便。
